WaveShare 2.8 Inch Arduino Dokunmatik LCD Shield - Renkli Ekran Modülü (ASH00020)

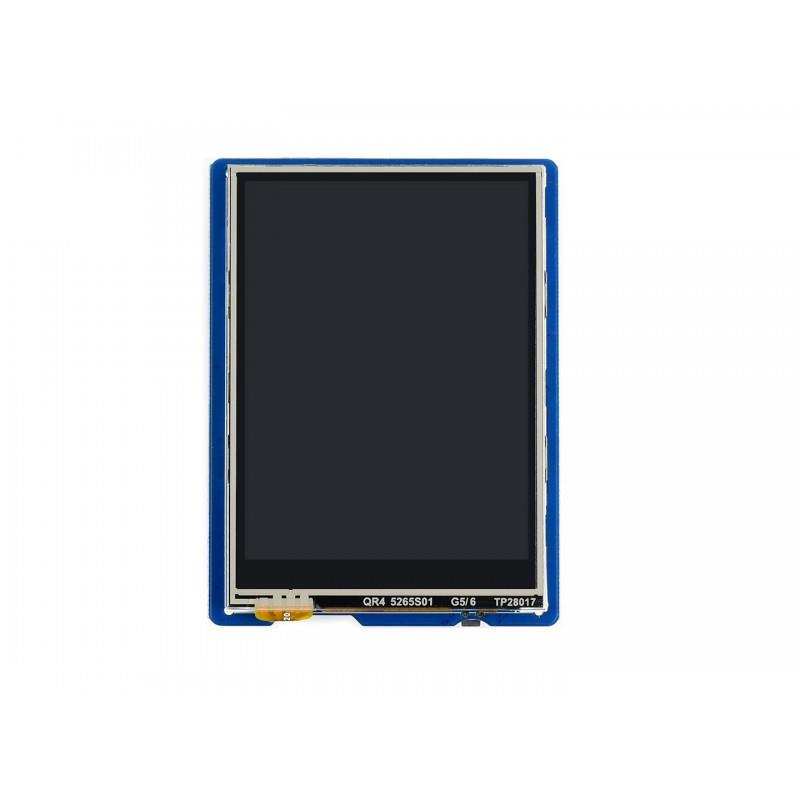

WaveShare 2.8 Inch Arduino Dokunmatik LCD Shield

WaveShare 2.8 inç Arduino Dokunmatik LCD Shield, Arduino projelerinde görsellik ve etkileşim kazandırmak için geliştirilmiş yüksek çözünürlüklü bir dokunmatik ekran kartıdır. Buton ve ayrı ekran kullanma ihtiyacını ortadan kaldırarak kullanıcıya doğrudan dokunmatik arayüz üzerinden kontrol imkânı sunar. Rezistif dokunmatik ekran teknolojisi sayesinde hassas dokunma algısı ile öne çıkar. Üzerindeki micro SD kart yuvası sayesinde görselleri doğrudan ekrana yansıtarak projelerinize zengin içerik katabilirsiniz. Arduino ile SPI arayüzü üzerinden haberleşir ve program üzerinden arka aydınlatma kontrolü yapılabilir.

Öne Çıkan Özellikler

• Dokunmatik Kontrol: Harici buton ihtiyacını ortadan kaldırarak doğrudan ekran üzerinden kontrol
• 320x240 Çözünürlük: Renkli TFT LCD ekran ile net ve canlı görüntüler
• MicroSD Kart Desteği: Kart üzerindeki slot ile resim ve veri yükleme imkanı
• Uyumluluk: Arduino Uno, Leonardo ve benzeri kartlarla kolay entegrasyon
• Programlanabilir Arka Aydınlatma: Yazılım üzerinden kontrol edilebilen LCD arka ışığı

Kullanım Alanları

• Akıllı cihaz projeleri
• Arduino tabanlı kullanıcı arayüzleri
• Grafiksel menü ve veri gösterimi
• Gömülü sistem eğitimleri
• Prototip geliştirme

Ne İşe Yarar?

WaveShare 2.8 Inch Shield, Arduino projelerine dokunmatik ekran tabanlı arayüz kazandırır. Kullanıcı girişlerini doğrudan ekrandan almanızı, grafiksel menüler tasarlamanızı ve verileri görselleştirmenizi sağlar.

Proje Önerisi

Bu shield ile Arduino tabanlı akıllı cihaz kontrol paneli tasarlayabilirsiniz. MicroSD kart desteğiyle kendi ikonlarınızı ekranda gösterebilir, dokunmatik arayüzle cihazları kontrol edebilirsiniz.

Teknik Özellikler

• LCD Tipi: TFT
• Arayüz: SPI
• LCD Kontrolcü: HX8347D
• Dokunmatik Tipi: Rezistif
• Dokunmatik Kontrolcü: XPT2046
• Renk: RGB 65K
• Çözünürlük: 320 x 240 piksel
• Görüntü Alanı: 57.6mm x 43.2mm
• Kart Boyutu: 73.3mm x 55.3mm
• Sinyal Seviyesi: 3.3V / 5V uyumlu

Pin Bağlantıları

• D3 – Dokunmatik panel interrupt
• D4 – Dokunmatik panel chip select
• D5 – Mikro SD chip select
• D7 – LCD veri/komut seçimi
• D9 – LCD arka aydınlatma
• D10 – LCD chip select
• D11 – SPI MOSI
• D12 – SPI MISO
• D13 – SPI Clock

Beraber Kullanılabilecek Ürünler

• Arduino Uno, Leonardo ve Mega kartlar
• MicroSD kart
• Prototipleme kabloları ve breadboard
• Görsel tabanlı Arduino projeleri için sensör ve modüller

Paket İçeriği

• 1 x WaveShare 2.8 Inch Arduino Dokunmatik LCD Shield
