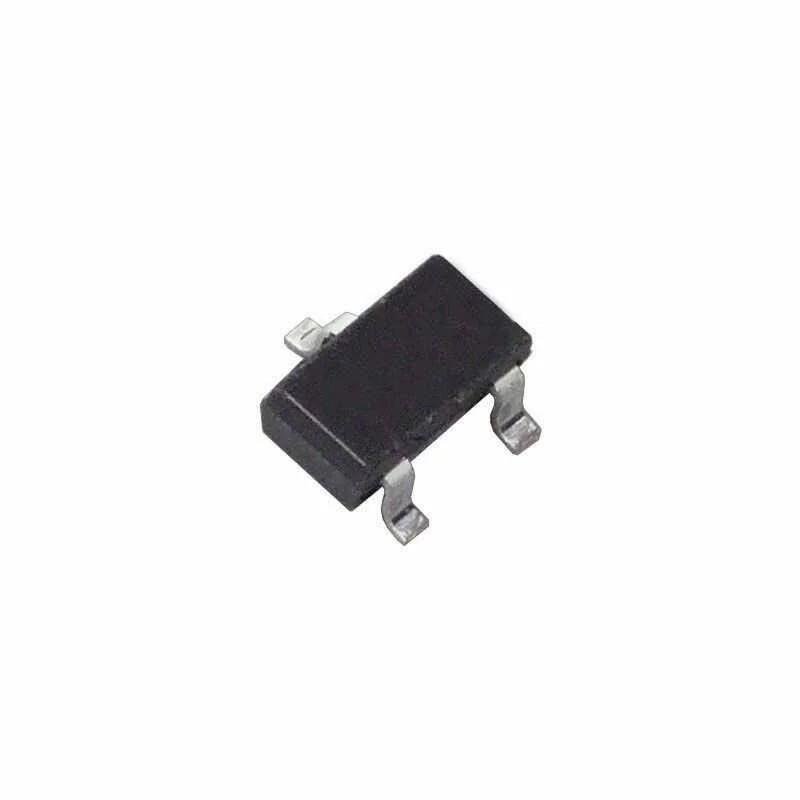

UT2340G, MOSFET IC, Entegre, SOT-23, SMD, Şerit (T&R), UTC (SM00332)

UT2340G, N-Channel MOSFET Entegresi, 30V, 2.8A, 0.06Ω R_DS(on), SOT-23, SMD, UTC

UT2340G, düşük kapasitans ve düşük R_DS(on) değeri ile öne çıkan bir N-Channel MOSFET entegresidir. 30V’a kadar dren–source gerilimine ve 2.8A sürekli akım kapasitesine sahiptir. Unisonic Technologies (UTC) üretimi bu MOSFET, yüksek anahtarlama hızları ve düşük ısı üretimi sayesinde DC-DC dönüştürücü, yük anahtarlama ve güç yönetimi devrelerinde yaygın olarak kullanılır. Kompakt SOT-23 kılıfı sayesinde yüzey montaj (SMD) uygulamaları için idealdir.

Teknik Özellikler

• Model: UT2340G
• Tür: N-Channel MOSFET
• Drain–Source Gerilimi (V_DS): 30V
• Sürekli Akım (I_D): 2.8A
• R_DS(on): 0.06Ω @ V_GS=10V
• Gate Eşiği (V_GS(th)): 1V – 3V
• Toplam Güç Dağılımı: 1.25W
• Kılıf Tipi: SOT-23
• Montaj Tipi: SMD
• Paketleme: Şerit (T&R)
• Marka: Unisonic Technologies (UTC)

Ne İşe Yarar?

UT2340G, mikrodenetleyici tabanlı sistemlerde yük anahtarlama, PWM sürme ve güç regülasyonu işlemlerinde kullanılır. Düşük R_DS(on) değeri sayesinde enerji kayıplarını minimize eder ve verimli bir anahtarlama sağlar. MOSFET sürücü devrelerinde veya DC-DC dönüştürücü yapılarında sıkça tercih edilir.

Kullanım Alanları

• DC-DC dönüştürücü ve güç kaynağı modülleri
• Motor sürücü ve LED kontrol devreleri
• Arduino ve mikrodenetleyici tabanlı projeler
• Batarya koruma ve yük anahtarlama sistemleri

Proje Önerisi

UT2340G, bir Arduino motor kontrol devresi veya yük anahtarlama modülü içinde kullanılabilir. Transistör ön sürücülerle birlikte, güç kaynakları ya da LED sürücü devreleri için yüksek verimli MOSFET anahtarlama katı oluşturmak mümkündür.

Paketleme ve Satış Şekli

• Paketleme: Şerit (T&R)
• Satış Şekli: Adet Bazlı
