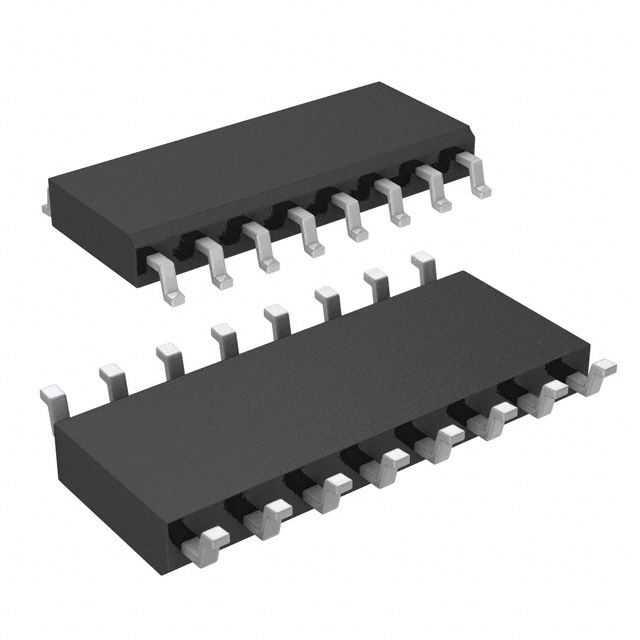

U74HC595AG-S16-R, Shift Register (Kaydırmalı Kayıtçı), 8 Bit, Entegre, SOP-16, SMD, Şerit (T&R), UTC (SM00372)

U74HC595AG-S16-R, 8 Bit Kaydırmalı Kayıtçı (Shift Register), SOP-16, SMD, UTC

U74HC595AG-S16-R, seri veri girişini paralel çıkışa dönüştüren yüksek hızlı CMOS 8 bit kaydırmalı kayıtçı (shift register) entegresidir. Seri giriş (SER), clock (SRCLK) ve latch (RCLK) pinleriyle kontrol edilir, böylece mikrodenetleyicilerle paralel çıkış genişletme amacıyla kolayca kullanılabilir. Unisonic Technologies (UTC) üretimi olan bu model, düşük güç tüketimi ve 2V–6V çalışma gerilimiyle Arduino ve mikrodenetleyici projelerinde popüler bir çözümdür.

Teknik Özellikler

• Model: U74HC595AG-S16-R
• Tür: 8 Bit Kaydırmalı Kayıtçı (Shift Register)
• Veri Girişi: Seri
• Veri Çıkışı: Paralel (8 Bit)
• Çalışma Gerilimi: 2V – 6V
• Clock Frekansı: 25MHz (tipik)
• Clear (MR) ve Output Enable (OE) girişleri mevcut
• Kılıf Tipi: SOP-16
• Montaj Tipi: SMD
• Paketleme: Şerit (T&R)
• Marka: Unisonic Technologies (UTC)

Ne İşe Yarar?

U74HC595AG-S16-R, dijital sistemlerde çıkış portu genişletme amacıyla kullanılır. Mikrodenetleyici veya Arduino gibi kartlarda sınırlı sayıda dijital çıkış pinini artırarak LED, röle veya diğer dijital bileşenlerin kontrolünü sağlar. Seri giriş sayesinde birkaç pinle çok sayıda çıkışın kontrolü mümkündür.

Kullanım Alanları

• LED matris ve 7 segment display sürücü devreleri
• Arduino ve mikrodenetleyici tabanlı kontrol sistemleri
• Röle kontrol panelleri
• Dijital veri genişletme modülleri

Proje Önerisi

U74HC595AG-S16-R ile bir Arduino LED bar graf veya 7 segment display sürücü devresi oluşturulabilir. Transistör katı eklenerek röle veya motor gibi yüksek akım yükleri kontrol edilebilir. Ayrıca sensör verilerini görsel olarak göstermek için paralel LED sürücü sistemlerinde kullanılabilir.

Paketleme ve Satış Şekli

• Paketleme: Şerit (T&R)
• Satış Şekli: Adet Bazlı
