TPS56428RHLR, 4.5-18V Giriş, 0.6-7V Ayarlanabilir Çıkış, 4A, Senkron Step-Down (Buck) Dönüştürücü, 650kHz, 14-VQFN, Texas Instruments (REG00149)

TPS56428RHLR, 4.5-18V Giriş, 0.6-7V Ayarlanabilir Çıkış, 4A, Senkron Step-Down (Buck) Dönüştürücü, 650kHz, 14-VQFN, Texas Instruments

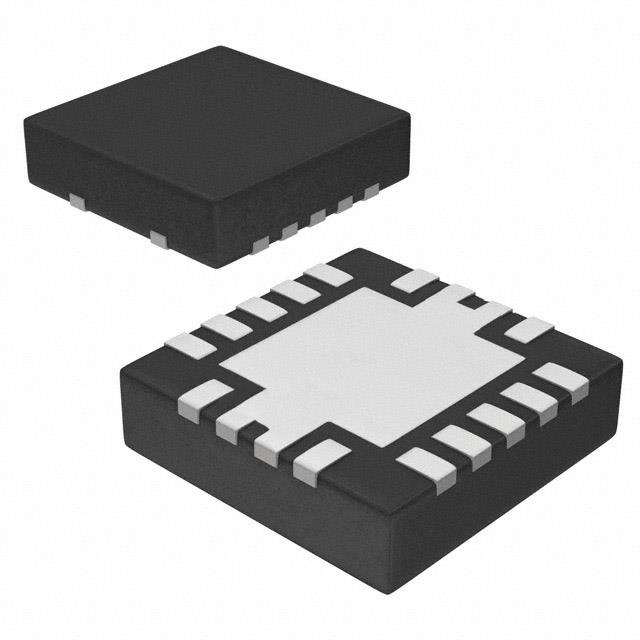

TPS56428RHLR, Texas Instruments tarafından üretilen, yüksek verimlilikli bir senkron step-down (buck) DC-DC dönüştürücü entegresidir. 4.5V ila 18V giriş gerilimi aralığında çalışır ve ayarlanabilir 0.6V–7V çıkış gerilimi ile 4A’e kadar sürekli akım sağlayabilir. 650kHz sabit anahtarlama frekansı, hızlı geçici tepki ve düşük EMI seviyesiyle kompakt güç kaynağı çözümlerinde güvenilir performans sunar. Küçük boyutlu 14-VQFN (3.5x3.5mm) kılıfı sayesinde yer tasarrufu gerektiren endüstriyel ve gömülü sistemler için idealdir.

Teknik Özellikler

• Regülatör Türü: Senkron Step-Down (Buck) DC-DC Dönüştürücü
• Giriş Gerilimi Aralığı: 4.5V – 18V
• Çıkış Gerilimi Aralığı: 0.6V – 7V (ayarlanabilir)
• Maksimum Çıkış Akımı: 4A
• Verimlilik: %95’e kadar
• Anahtarlama Frekansı: 650kHz (sabit)
• Çıkış Gerilim Doğruluğu: ±1%
• Korumalar: Aşırı akım, kısa devre, aşırı ısınma, düşük voltaj kilidi (UVLO)
• Yumuşak Başlatma (Soft-Start): Dahili
• Kılıf Tipi: 14-VQFN (3.5x3.5mm)
• Montaj Tipi: Yüzey Montaj (SMD)
• Marka: Texas Instruments

Ne İşe Yarar?

TPS56428RHLR, yüksek verimlilik gerektiren gömülü sistemlerde sabit DC çıkış elde etmek için kullanılır. Mikrodenetleyici, sensör ve haberleşme modüllerinin stabil ve düşük gürültülü şekilde beslenmesini sağlar. 650kHz sabit frekansı sayesinde küçük bobin ve kondansatörlerle tasarım yapılmasına olanak tanır ve kompakt güç yönetimi çözümleri sunar.

Kullanım Alanları

• Endüstriyel kontrol ve otomasyon sistemleri
• Arduino ve mikrodenetleyici tabanlı devreler
• Sensör tabanlı sistemler
• IoT cihazları ve taşınabilir elektronik sistemler
• DC-DC güç kaynağı modülleri

Proje Önerisi

TPS56428RHLR, bir Arduino veya STM32 tabanlı projede 12V girişten 5V veya 3.3V çıkış elde etmek için yüksek verimlilikli DC-DC dönüştürücü olarak kullanılabilir. Ayrıca sensör modülleri veya kablosuz iletişim devrelerinin beslemesinde kararlı güç kaynağı sağlar.

Paketleme ve Satış Şekli

• Paketleme: Şerit (T&R)
• Satış Şekli: Adet Bazlı
