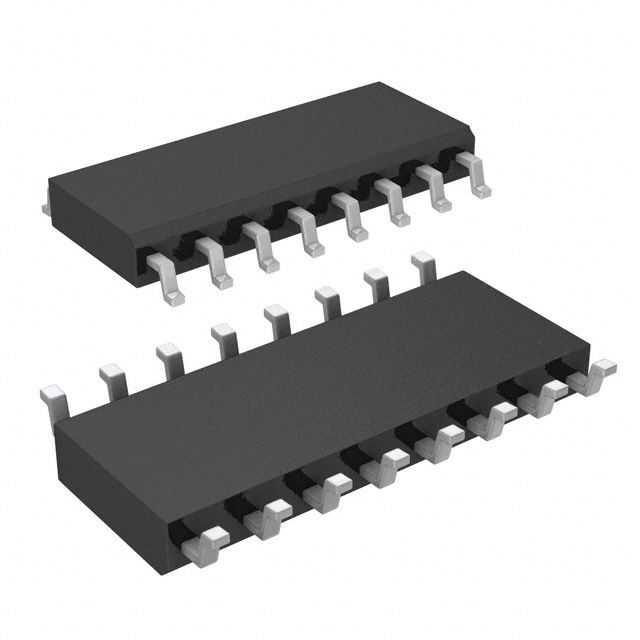

TLP281-4, 4CH (4 Kanal), Transistör Çıkışlı Optokuplör, 2500Vrms, SOIC-16, SMD, T&R, Toshiba (OPT00043)

TLP281-4, 4CH (4 Kanal), Transistör Çıkışlı Optokuplör, 2500Vrms, SOIC-16, SMD, T&R, Toshiba

TLP281-4, Toshiba tarafından üretilmiş, dört bağımsız kanal (4CH) içeren transistör çıkışlı optokuplör entegresidir. Her kanalında LED giriş ve fototransistör çıkış bulunur; bu sayede dört ayrı sinyalin izolasyonunu tek paket içinde sağlar. 2500Vrms izolasyon dayanımı ve düşük güç tüketimi sayesinde yüksek yoğunluklu SMD devre tasarımları için ideal bir çözümdür. Kompakt SOIC-16 kılıf yapısı ve şerit (T&R) paketleme biçimiyle otomatik montaj hatlarında kullanıma uygundur.

Teknik Özellikler

• Model: TLP281-4
• Kanal Sayısı: 4 Kanal (4CH)
• Optokuplör Tipi: Transistör Çıkışlı
• İzolasyon Gerilimi: 2500Vrms (1 saniye)
• Giriş Akımı (I_F): 5mA (tipik)
• CTR (Akım Transfer Oranı): 50% – 600%
• Kolektör-Emetör Gerilimi (V_CEO): 80V
• Kolektör Akımı (I_C): 50mA
• Geçiş Süresi: 4µs (tipik)
• Kılıf Tipi: SOIC-16
• Montaj Tipi: Yüzey Montaj (SMD)
• Paketleme: Şerit (T&R)
• Marka: Toshiba

Ne İşe Yarar?

TLP281-4, düşük güçlü kontrol sinyallerini yüksek gerilimli yük devrelerinden optik izolasyon ile ayırmak için kullanılır. Tek paket içinde dört bağımsız kanal içermesi, mikrodenetleyici tabanlı sistemlerde çoklu sinyal izolasyonu gerektiren uygulamalarda yer tasarrufu sağlar. Röle sürücüleri, sensör arabirimleri ve SMPS devreleri gibi sistemlerde yaygın olarak tercih edilir.

Kullanım Alanları

• Mikrodenetleyici giriş/çıkış izolasyonu
• Solid State Röle ve triak sürücü devreleri
• Sensör arayüzleri ve endüstriyel kontrol sistemleri
• Güç kaynakları ve SMPS kontrol devreleri
• Dijital haberleşme hatlarında sinyal izolasyonu

Proje Önerisi

TLP281-4, bir Arduino veya ESP32 kartından gelen dört farklı sinyali izole ederek yüksek gerilimli yükleri güvenli biçimde kontrol etmek için kullanılabilir. Örneğin, aynı anda dört adet röle veya triak sürmek için tek entegreyle pratik bir izolasyon çözümü sunar.

Paketleme ve Satış Şekli

• Paketleme: Şerit (T&R)
• Satış Şekli: Adet Bazlı
