TLP109(TPL,E, Transistör Çıkışlı Optokuplör, 3750Vrms, SOIC-6, SMD, T&R, Toshiba (OPT00020)

TLP109(TPL,E, Transistör Çıkışlı Optokuplör, 3750Vrms, SOIC-6, SMD, Şerit (T&R), Toshiba

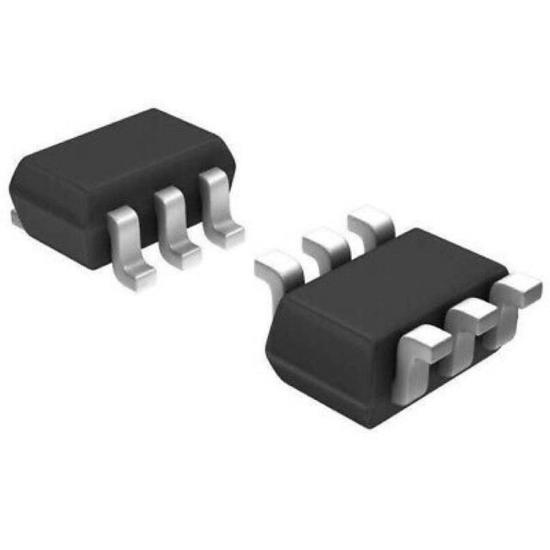

TLP109(TPL,E, Toshiba tarafından üretilmiş, yüksek izolasyon gerilimine sahip transistör çıkışlı optokuplör (optik izolasyon entegresi) modelidir. LED giriş sinyali, entegre içindeki foto-transistör tarafından optik olarak algılanır ve çıkış tarafına elektriksel temas olmadan aktarılır. 3750Vrms izolasyon dayanımı ve düşük giriş akımı sayesinde endüstriyel, haberleşme ve mikrodenetleyici tabanlı kontrol devrelerinde güvenli sinyal iletimi sağlar. SOIC-6 kılıfı ile SMD montaj için uygundur.

Teknik Özellikler

• Optokuplör Türü: Transistör Çıkışlı (Phototransistor Output)
• İzolasyon Gerilimi: 3750Vrms (1 dakika)
• Toplam Gerilim (V_CEO): 80V
• Giriş LED Akımı (I_F): 5–10mA (tipik)
• Transfer Ratio (CTR): %50 – %600 @ I_F = 5mA
• Tepki Süresi: 4µs (tipik)
• Çalışma Sıcaklığı Aralığı: -55°C ~ +125°C
• Kılıf Tipi: SOIC-6 (4.55mm genişlik)
• Montaj Tipi: Yüzey Montaj (SMD)
• Paketleme: Şerit (T&R)
• Marka: Toshiba

Ne İşe Yarar?

TLP109(TPL,E, kontrol devreleri ile yüksek gerilimli yük devreleri arasında elektriksel izolasyon sağlamak için kullanılır. Mikrodenetleyici ve PLC uygulamalarında sinyal transferini güvenli hale getirir. Ayrıca güç elektroniği sistemlerinde geri besleme (feedback) ve anahtarlama kontrolü amacıyla yaygın olarak tercih edilir.

Kullanım Alanları

• PLC ve endüstriyel kontrol sistemleri
• Mikrodenetleyici ve sensör arayüzleri
• Güç elektroniği ve SMPS devreleri
• Röle ve MOSFET sürücü devreleri
• Yüksek gerilimli sistemlerde sinyal izolasyonu

Proje Önerisi

TLP109(TPL,E, bir mikrodenetleyici tabanlı röle sürücü veya SMPS geri besleme devresinde sinyal izolasyonu sağlamak için kullanılabilir. Ayrıca sensör çıkışlarının güvenli şekilde izole edilmesi gereken otomasyon projelerinde de tercih edilir.

Paketleme ve Satış Şekli

• Paketleme: Şerit (T&R)
• Satış Şekli: Adet Bazlı
