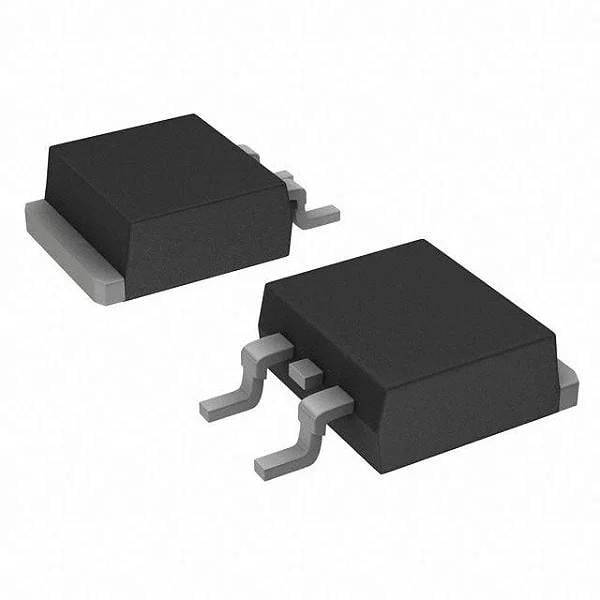

STB100N10F7, 100V, 80A, N-Channel MOSFET, D2PAK, SMD, Şerit (T&R), STMicroelectronics (MFT00089)

STB100N10F7, 100V, 80A, N-Channel MOSFET, D²PAK, SMD, Şerit (T&R), STMicroelectronics

STB100N10F7, yüksek akım ve düşük direnç değerleriyle güç elektroniği uygulamalarında üstün performans sunan bir N-Channel MOSFET modelidir. STMicroelectronics üretimi bu komponent, 100V drenç-source gerilimi ve 80A sürekli akım kapasitesiyle yüksek verimli anahtarlama uygulamalarında kullanılır. D²PAK (TO-263) SMD kılıfı sayesinde yüksek ısı transferi ve kompakt PCB montajı sağlar. Düşük R_DS(on) değeri, hızlı geçiş süresi ve yüksek dayanıklılığı ile güç kaynakları, motor sürücü devreleri ve inverter sistemlerinde güvenle kullanılabilir.

Teknik Özellikler

• Model: STB100N10F7
• MOSFET Türü: N-Channel
• Gerilim (V_DS): 100V
• Sürekli Akım (I_D): 80A
• R_DS(on): 6.3mΩ (maks.)
• Gate Eşiği (V_GS(th)): 2V - 4V
• Toplam Güç Dağılımı: 300W (maks.)
• Geçiş Süresi: 25ns (tipik)
• Kılıf Tipi: D²PAK (TO-263)
• Montaj Tipi: SMD
• Paketleme: Şerit (T&R)
• Marka: STMicroelectronics

Ne İşe Yarar?

STB100N10F7, yüksek akım ve düşük kayıp gerektiren anahtarlamalı güç sistemleri için geliştirilmiş bir MOSFET’tir. DC-DC dönüştürücüler, motor sürücüleri ve inverter devrelerinde yüksek verimlilik sağlar. Düşük R_DS(on) değeri sayesinde ısınmayı azaltır ve güç kaybını minimuma indirir. Ayrıca Arduino ve mikrodenetleyici tabanlı PWM kontrol devrelerinde güçlü bir anahtarlama elemanı olarak kullanılabilir.

Kullanım Alanları

• SMPS (Anahtarlamalı Güç Kaynakları)
• Motor sürücü devreleri
• Inverter sistemleri
• Batarya yönetim sistemleri (BMS)
• DC yük anahtarlama ve koruma devreleri

Proje Önerisi

STB100N10F7, yüksek akımlı bir DC motor sürücü veya batarya şarj kontrol devresi oluşturmak için uygundur. Schottky diyot ve bobin bileşenleriyle birlikte kullanılarak enerji verimliliği yüksek bir DC-DC dönüştürücü devresi kurulabilir. Ayrıca kondansatör filtreleriyle desteklenerek gürültüsüz bir çıkış elde edilir.

Paketleme ve Satış Şekli

• Paketleme: Şerit (T&R)
• Satış Şekli: Adet Bazlı
