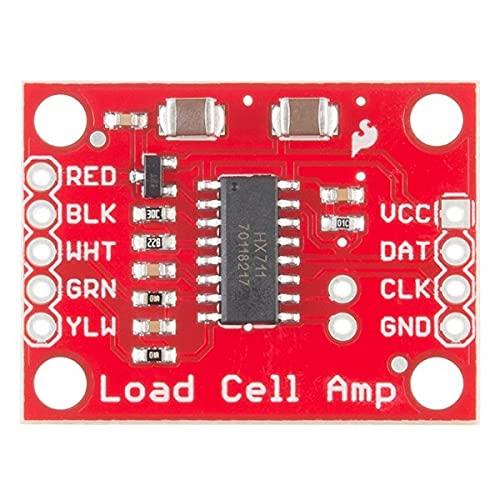

SparkFun Ağırlık Sensör Kuvvetlendirici - Load Cell Amplifier - HX711 - 13879 (ASN00078)

HX711 Ağırlık Ölçüm Kartı – Yük Hücresi (Loadcell) Amplifikatör Modülü

HX711 ağırlık ölçüm kartı, yük hücrelerini (loadcell) mikrodenetleyicilere bağlamak için geliştirilmiş, yüksek hassasiyetli bir amplifikatör kartıdır. Wheatstone Köprüsü ölçüm yöntemi ile son derece hassas ölçümler yapabilir. Ağırlık ölçümü, proses kontrolü ve tartım sistemlerinde güvenle kullanılabilir. HX711’in iki kablolu seri haberleşme arayüzü, Arduino ve diğer mikrodenetleyicilerle kolay entegrasyon imkânı sağlar. Kart üzerinde, yük hücrelerinde kullanılan standart renk kodlu bağlantı isimleri belirtilmiştir.

Öne Çıkan Özellikler

• Hassas Ölçüm: Yük hücresi (loadcell) ile doğru ağırlık ölçümü
• Uyumluluk: Arduino ve tüm mikrodenetleyici sistemleriyle tam uyumlu
• Seri Haberleşme: İki kablolu basit haberleşme arayüzü
• Filtreleme: 50/60 Hz güç kaynağı gürültü filtreleme
• Ayarlanabilir Örnekleme: 10 – 80 SPS (samples per second) ölçüm hızı

Kullanım Alanları

• Elektronik teraziler
• Endüstriyel tartım sistemleri
• Proses kontrol projeleri
• Robotik ve IoT tabanlı uygulamalar
• Eğitim ve hobi amaçlı ağırlık ölçüm projeleri

Ne İşe Yarar?

HX711 modülü, yük hücrelerinden aldığı çok düşük seviyeli analog sinyalleri yükselterek mikrodenetleyicilerin okuyabileceği dijital verilere dönüştürür. Böylece elektronik tartım sistemleri, hassas teraziler ve IoT tabanlı ağırlık ölçüm projeleri için ideal bir çözüm sunar.

Proje Önerisi

Arduino ile elektronik tartı sistemi geliştirebilir, endüstriyel proses kontrol uygulamalarında kullanabilir veya IoT tabanlı akıllı tartım cihazları oluşturabilirsiniz.

Teknik Özellikler

• Çalışma Gerilimi: 2.7V – 5V
• Çalışma Akımı: < 1.5 mA
• Ölçüm Yöntemi: Wheatstone Köprüsü
• Örnekleme Hızı (SPS): 10 – 80 seçilebilir
• Gürültü Filtresi: 50 / 60 Hz
• Bağlantı Renk Kodları:
  • Kırmızı: Excitation+ (VCC)
  • Siyah: Excitation- (GND)
  • Beyaz: Sinyal+ / Çıkış+
  • Yeşil: Sinyal- / Çıkış-
  • Sarı: Toprak hattı (EMI koruması için)

Beraber Kullanılabilecek Ürünler

• Arduino Uno, Nano, Mega kartları
• Yük hücresi (loadcell) sensörleri
• IoT geliştirme kartları
• Raspberry Pi projeleri
• STEM eğitim setleri

Paket İçeriği

• 1 x HX711 Ağırlık Ölçüm Kartı (Amplifikatör Modülü)
