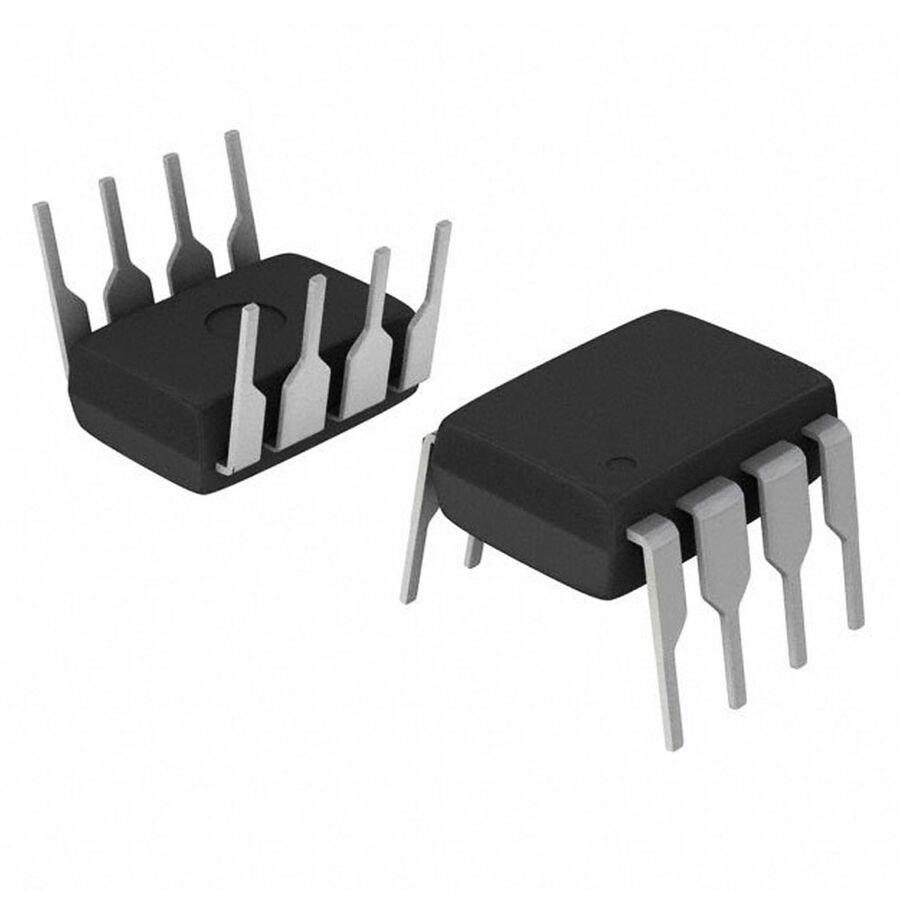

SN75176BP, RS422/RS485 Transceiver (RS422/RS485 Alıcı-Verici), 4.75-5.25V, Entegre, DIP-8 (7.62mm), THT, Tüp, Texas (SM00194)

SN75176BP, RS422/RS485 Transceiver (RS422/RS485 Alıcı-Verici), 4.75-5.25V, Entegre, DIP-8 (7.62mm), THT, Tüp (Tube), Texas Instruments

SN75176BP, Texas Instruments tarafından üretilmiş, RS422 ve RS485 haberleşme standartlarını destekleyen alıcı-verici (transceiver) entegresidir. Bu entegre, tek bir çipte hem sürücü (driver) hem de alıcı (receiver) işlevlerini birleştirir. 4.75V – 5.25V aralığında çalışır ve 1 Mbps’e kadar veri iletim hızlarını destekler. DIP-8 (7.62mm) kılıfı ile THT (Through-Hole) montajlı devrelerde kullanıma uygundur. Endüstriyel veri iletimi, otomasyon sistemleri ve uzun mesafeli haberleşme uygulamalarında sıkça tercih edilir.

Teknik Özellikler

• Entegre Türü: RS422 / RS485 Alıcı-Verici (Transceiver)
• Çalışma Gerilimi (VCC): 4.75V – 5.25V
• Veri Hızı: 1 Mbps (maksimum)
• Alıcı Giriş Gerilimi: ±7V
• Sürücü Çıkış Akımı: ±60mA
• Ortak Mod Gerilim Aralığı: -7V ila +12V
• Histerezisli Alıcı: Var (daha kararlı veri okuma için)
• Gürültü Bağışıklığı: Yüksek EMI dirençli
• Kanal Sayısı: 1 Alıcı + 1 Sürücü
• Çalışma Sıcaklığı: 0°C ~ +70°C
• Kılıf Tipi: DIP-8 (7.62mm)
• Montaj Tipi: THT (Through-Hole)
• Paketleme: Tüp (Tube)
• Marka: Texas Instruments

Ne İşe Yarar?

SN75176BP, uzun mesafeli diferansiyel veri iletişimi gerektiren sistemlerde kullanılır. RS422 ve RS485 protokolleriyle uyumlu olup, mikrodenetleyici veya Arduino sistemlerini endüstriyel cihazlar ve sensör ağlarıyla haberleştirmek için ideal bir çözümdür. Aynı veri hattında birden fazla cihazın güvenli şekilde haberleşmesine olanak tanır.

Kullanım Alanları

• RS485 / RS422 haberleşme hatları
• Arduino ve mikrodenetleyici tabanlı endüstriyel uygulamalar
• PLC ve SCADA sistemleri
• Uzun mesafeli veri toplama sistemleri
• Endüstriyel otomasyon ve sensör ağları

Proje Önerisi

SN75176BP, bir Arduino veya STM32 tabanlı sistemde RS485 haberleşme modülü oluşturmak için kullanılabilir. Özellikle MODBUS RTU protokolüyle çalışan sensör, motor kontrol kartı veya PLC’lerle veri alışverişi yapmak için uygundur. Ayrıca RS422 veri iletim hatlarında da kullanılabilir.

Paketleme ve Satış Şekli

• Paketleme: Tüp (Tube)
• Satış Şekli: Adet Bazlı
