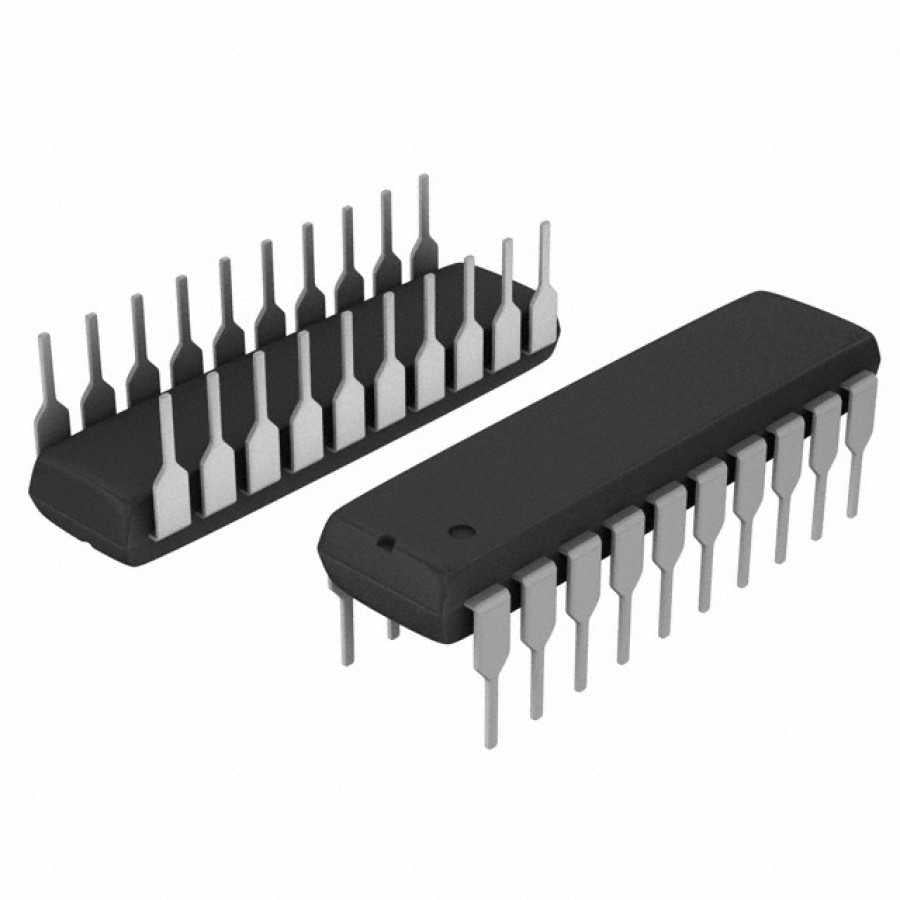

SN74HC573AN, Latch (Mandallama Entegresi), 8:8 Hat, Tri-State, 2-6V, Entegre, DIP-20 (7.62mm), THT, Tüp, Texas (SM00026)

Ürün Açıklaması

SN74HC573AN, Texas Instruments üretimi, 8-bit şeffaf latch (mandallama) entegresidir. LE (Latch Enable) ve OE (Output Enable, aktif düşük) kontrol hatlarıyla veri yakalama ve üç durumlu (Tri‑State) çıkış yönetimi sağlar. CMOS HC ailesi sayesinde 2–6V geniş besleme aralığında düşük güç tüketimiyle çalışır. DIP‑20 (7.62mm) THT kılıfıyla breadboard ve prototipleme için idealdir.

Teknik Özellikler

• Mimari: 8‑bit şeffaf latch (SN74HC573)
• Çıkış: Üç durumlu (Tri‑State), OE aktif düşük
• Kontrol Hatları: LE (Latch Enable), OE
• Besleme Gerilimi (Vcc): 2V – 6V
• Lojik Ailesi: HC (High‑Speed CMOS)
• Kılıf: DIP‑20, 7.62mm (300mil), THT
• Üretici: Texas Instruments

Ne İşe Yarar?

Paralel veri hatlarını geçici olarak yakalamak/mandallamak ve kontrol sinyaliyle çıkışa sürmek için kullanılır. Üç durumlu çıkışlar sayesinde ortak veri yolu (bus) üzerindeki diğer entegrelerle çakışmadan çalışır.

Kullanım Alanları

• Mikrodenetleyici ve entegre tabanlı sistemlerde veri yolu arayüzleri
• Adres/Veri latch’leme (ör. harici bellek arayüzleri)
• GPIO genişletme ve tamponlama
• Durum saklama ve kontrol panelleri

Proje Önerisi

Bir mikrodenetleyicinin port sayısını verimli kullanmak için bu entegreyi LED matris sürücü veya tuş takımı tarama uygulamalarında kullanabilirsiniz. Örneğin, veriyi LE ile yakalayıp OE ile veri yoluna dahil ederek çoklu sürücülerin bağlandığı bus’larda çakışmasız kontrol sağlayın.

Paketleme ve Satış Şekli

• Montaj Tipi: THT
• Kılıf: DIP‑20 (7.62mm)
• Paketleme: Tüp (Tube)

THT montajlı projeler için uygun DIP soketler ile birlikte kullanmanızı öneririz.
