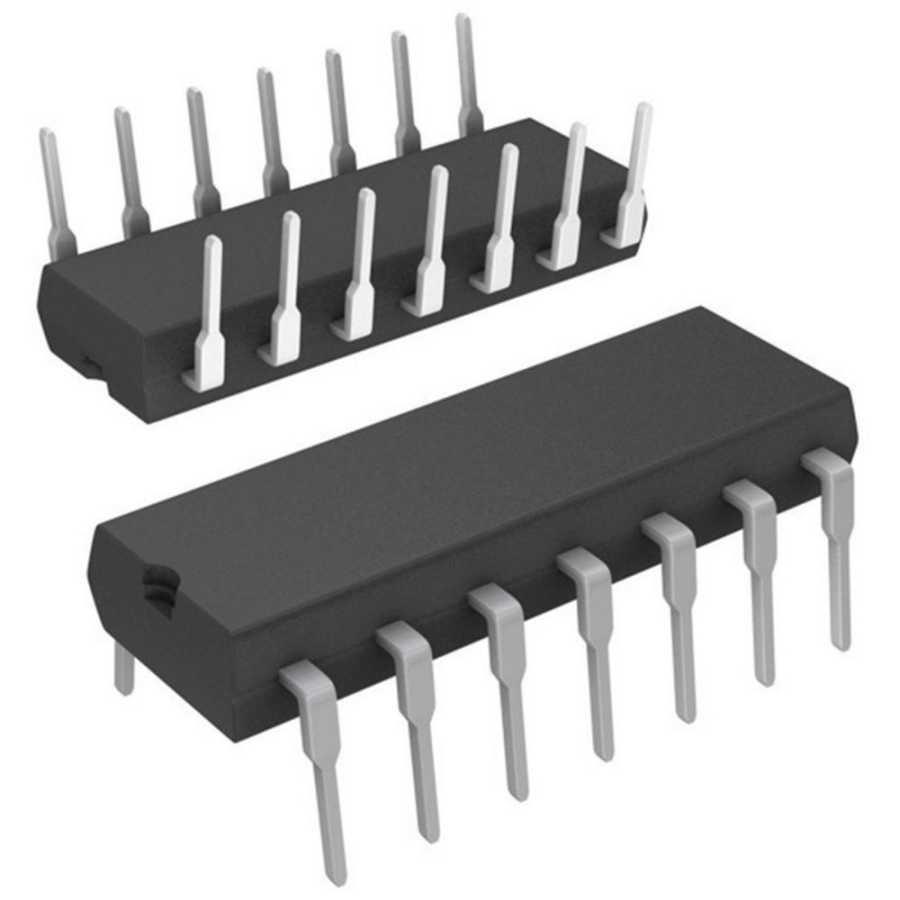

SN74HC32N, OR Gate (VEYA Kapısı), 4 Kanal, 2 Giriş, Entegre, DIP-14 (7.62mm), THT, Tüp, Texas (SM00120)

SN74HC32N, OR Gate (VEYA Kapısı), 4 Kanal, 2 Giriş, Entegre, DIP-14 (7.62mm), THT, Tüp (Tube), Texas Instruments

SN74HC32N, Texas Instruments tarafından üretilen, yüksek hızlı CMOS teknolojisine sahip 4 kanallı, 2 girişli VEYA (OR) kapısı entegresidir. Her bir kapı iki dijital giriş sinyalini alarak mantıksal VEYA işlemini gerçekleştirir ve tek bir çıkış üretir. Geniş 2V – 6V çalışma gerilim aralığı ve düşük güç tüketimi sayesinde birçok dijital sistemde güvenle kullanılabilir. DIP-14 (7.62mm) kılıfı ile THT (Through-Hole) montajlı devrelerde kullanıma uygundur.

Teknik Özellikler

• Entegre Türü: 4 x 2-Girişli VEYA (OR) Kapısı
• Kanal Sayısı: 4
• Giriş Sayısı: 2 (her kapı için)
• Çalışma Gerilimi (VCC): 2V – 6V
• Giriş Mantık Uyumu: TTL / CMOS
• Maksimum Frekans: 29MHz @ 5V
• Propagasyon Gecikmesi: 10ns (tipik @ 5V)
• Çalışma Sıcaklığı Aralığı: -40°C ~ +85°C
• Kılıf Tipi: DIP-14 (7.62mm)
• Montaj Tipi: THT (Through-Hole)
• Paketleme: Tüp (Tube)
• Marka: Texas Instruments

Ne İşe Yarar?

SN74HC32N VEYA Kapısı Entegresi, dijital devrelerde iki veya daha fazla sinyalin herhangi birinin aktif olması durumunda çıkış üretmek için kullanılır. Mikrodenetleyici ve Arduino projelerinde sinyal birleştirme, hata tespiti, alarm sistemleri veya lojik kontrol devrelerinde görev alır. Düşük güç tüketimi ve yüksek hız avantajı sayesinde eğitimden endüstriye birçok uygulamada yer bulur.

Kullanım Alanları

• Dijital kontrol devreleri
• Arduino ve mikrodenetleyici projeleri
• Alarm ve hata algılama sistemleri
• Veri birleştirme (logic combining) devreleri
• Endüstriyel otomasyon ve sinyal işleme sistemleri

Proje Önerisi

SN74HC32N, bir Arduino tabanlı alarm sisteminde, hareket sensörü ve ışık sensörü gibi farklı girişlerin herhangi biri aktif olduğunda çıkış üretmek için kullanılabilir. Ayrıca sensör birleşim devrelerinde veya sayısal kontrol uygulamalarında da kullanılabilir.

Paketleme ve Satış Şekli

• Paketleme: Tüp (Tube)
• Satış Şekli: Adet Bazlı
