QTRX-MD-05RC 5'li Çizgi Algılama Sensörü - Seyrek Sensör Dizilimli (ASN00133)

QTRX-MD-05RC 5'li Çizgi Algılama Sensörü (Seyrek Sensör Dizilimli)

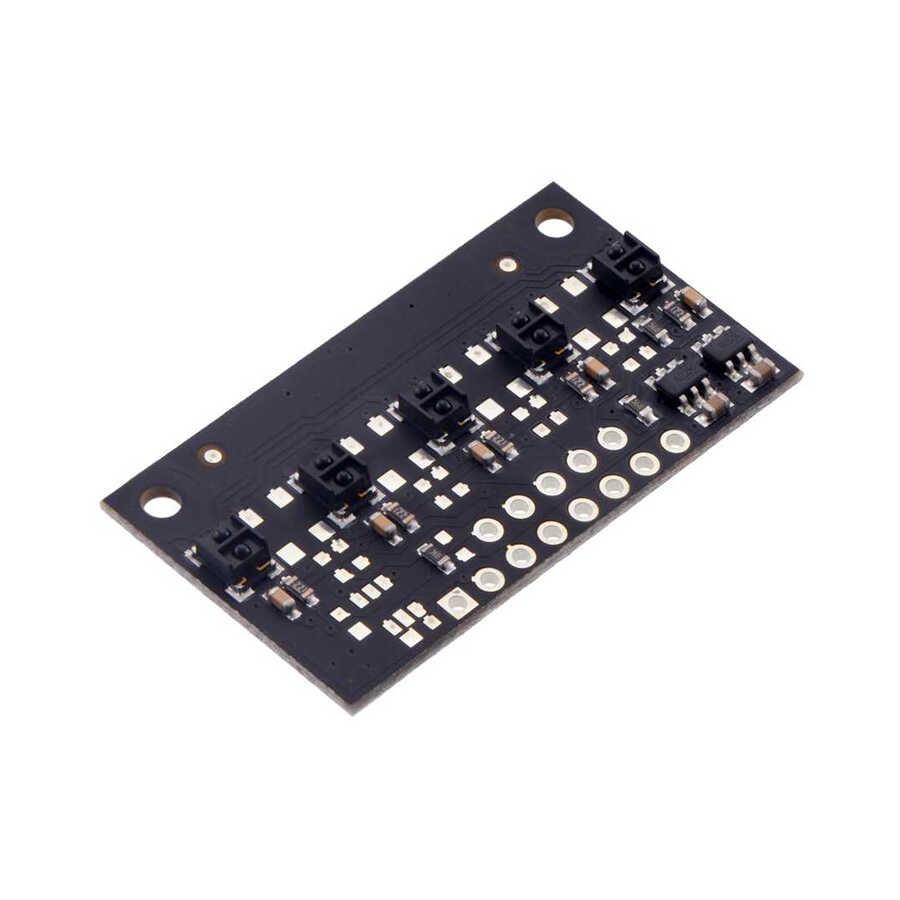

QTRX-MD-05RC, çizgi algılama ve yüzey kontrastı tespiti için geliştirilmiş yüksek hassasiyetli bir kızılötesi sensör modülüdür. Üzerinde bulunan 5 adet IR LED ve fototransistör çifti, açık ve koyu yüzeyler arasındaki yansıma farklarını doğru şekilde algılayarak çizgi izleyen robot projelerinde güvenilir performans sağlar. Seyrek dizilimli sensör yapısı sayesinde geniş alanlarda çizgi tespiti yapılabilir. 2.9V – 5.5V arasında çalışır ve Arduino, STM32, PIC gibi birçok mikrodenetleyici ile uyumludur. Ayrıca parlaklık kontrolü ve tek/çift yayıcı için ayrı kontrol imkânı sunar.

Öne Çıkan Özellikler

• 5 Sensörlü Yapı: 5 adet IR LED/fototransistör çifti ile hassas algılama
• Seyrek Sensör Dizilimi: Geniş yüzeylerde çizgi tespiti için ideal
• Parlaklık Kontrolü: LED parlaklığı ve bağımsız yayıcı kontrolü yapılabilir
• Düşük Akım Tüketimi: Enerji verimli kullanım (~14 mA maksimum)
• Geniş Uyumluluk: Arduino, STM32, PIC ve diğer mikrodenetleyicilerle çalışabilir

Kullanım Alanları

• Çizgi izleyen robot projeleri
• Labirent çözen robotlar
• Endüstriyel yüzey tarama sistemleri
• Eğitim amaçlı robotik projeler
• Kontrast bazlı ayrıştırma uygulamaları

Ne İşe Yarar?

QTRX-MD-05RC sensör modülü, yüzeyden yansıyan kızılötesi ışığı ölçerek çizgi ve kontrast farklarını algılar. Böylece robotların doğru rotayı takip etmesini sağlar ve endüstriyel otomasyon sistemlerinde güvenilir yüzey kontrolü sunar.

Proje Önerisi

Arduino tabanlı çizgi izleyen robot geliştirebilir, labirent çözen robot projelerinde kullanabilir veya endüstriyel yüzey algılama sistemlerine entegre edebilirsiniz.

Teknik Özellikler

• Boyutlar: 37 × 20 × 3 mm
• Çalışma Voltajı: 2.9V – 5.5V
• Sensör Tipi: QTRX
• Sensör Sayısı: 5
• Sensör Aralığı: 8 mm
• Tam Parlak LED Akımı: 3.5 mA
• Maksimum Kart Akımı: 14 mA
• Çıkış Formatı: Dijital I/O uyumlu (zamanlanmış yüksek darbeler)
• Optimum Algılama Mesafesi: 10 mm
• Maksimum Algılama Mesafesi (Önerilen): 40 mm
• Ağırlık: 1.9 g

Beraber Kullanılabilecek Ürünler

• Arduino Uno, Nano, Mega geliştirme kartları
• STM32 ve PIC tabanlı geliştirme kartları
• Robot şasi kitleri
• Motor sürücü kartları
• STEM eğitim kitleri

Paket İçeriği

• 1 x QTRX-MD-05RC 5'li Çizgi Algılama Sensörü (Seyrek Sensör Dizilimli)
