QTRX-HD-15RC 15'li Çizgi Algılama Sensörü - Sık Sensör Dizilimli (ASN00142)

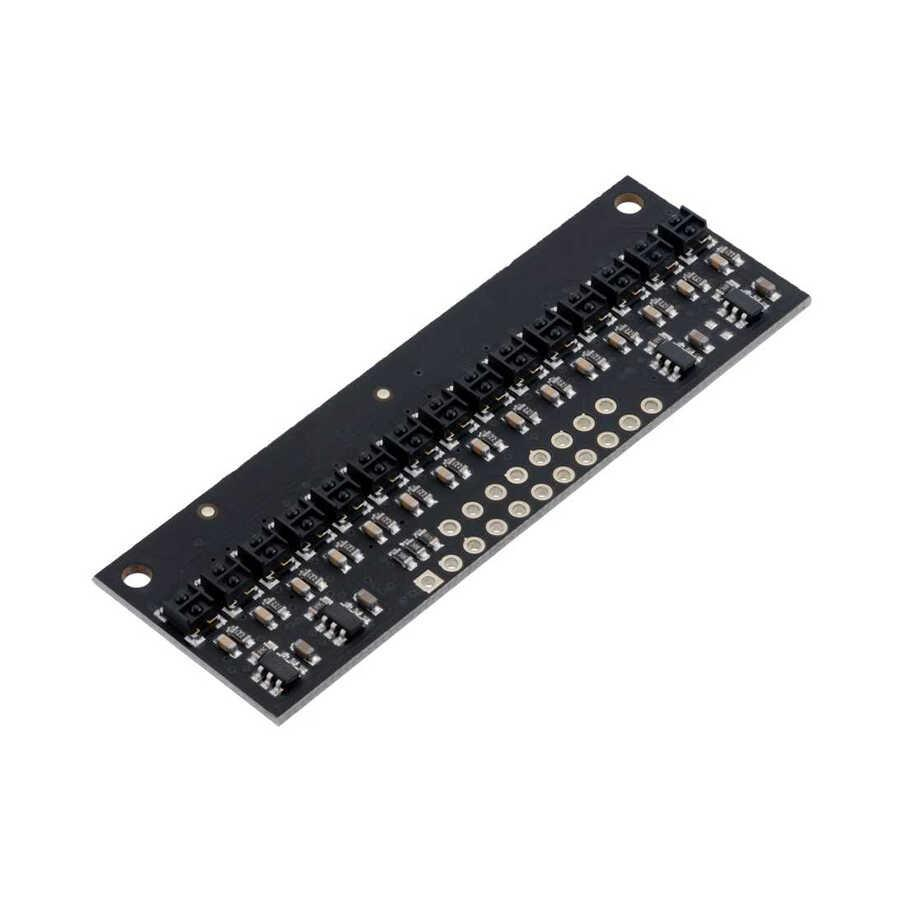

QTRX-HD-15RC 15'li Çizgi Algılama Sensörü (Sık Sensör Dizilimli)

QTRX-HD-15RC çizgi algılama sensörü, yüksek hassasiyet ve geniş algılama kapasitesi sunan, 15 sensörlü sık dizilimli IR modülüdür. Üzerindeki IR LED ve fototransistör çiftleri, yüzeyden yansıyan ışığı ölçerek açık ve koyu farklarını güvenilir şekilde algılar. 2.9V – 5.5V aralığında çalışabilen bu sensör, kısılabilir parlaklık kontrolü ve tek/çift yayıcı kontrol desteği sayesinde esneklik sağlar. Yüksek yansıtıcılı nesnelerde 50 mm’ye kadar algılama mesafesi ile güçlü performans sunar. Özellikle çizgi izleyen robotlar için stabil ve hassas takip imkânı sağlar.

Öne Çıkan Özellikler

• 15 Sensörlü Yapı: Sık dizilimli tasarım ile yüksek çözünürlük
• Uzun Algılama Mesafesi: 50 mm’ye kadar güvenilir performans
• Kısılabilir Parlaklık: LED parlaklığı ve yayıcılar ayrı kontrol edilebilir
• Kompakt ve Verimli: 61 × 20 mm boyut ve düşük güç tüketimi
• Arduino Uyumlu: Raspberry Pi, STM32, PIC gibi mikrodenetleyicilerle kolay entegrasyon

Kullanım Alanları

• Çizgi izleyen robot projeleri
• Yüzey algılama ve yönlendirme sistemleri
• Endüstriyel otomasyon projeleri
• Eğitim ve hobi amaçlı robotik uygulamalar
• Kontrast tabanlı nesne ayrıştırma sistemleri

Ne İşe Yarar?

QTRX-HD-15RC sensör, yüzeyden yansıyan kızılötesi ışığı ölçerek kontrast farklarını algılar. Böylece robotların çizgiyi hassas şekilde takip etmesini sağlar ve endüstriyel projelerde yüzey algılama işlemlerinde güvenilir sonuçlar verir.

Proje Önerisi

Arduino tabanlı yüksek çözünürlüklü çizgi izleyen robot geliştirebilir, kontrast tabanlı ayrıştırma sistemlerinde kullanabilir veya endüstriyel yüzey algılama projelerine entegre edebilirsiniz.

Teknik Özellikler

• Boyutlar: 61.0 × 20.0 × 3.0 mm
• Çalışma Voltajı: 2.9V – 5.5V
• Sensör Tipi: QTRX
• Sensör Sayısı: 15
• Sensör Aralığı: 4 mm
• Tam Parlak LED Akımı: 3.5 mA (her biri)
• Maksimum Kart Akımı: 34 mA
• Çıkış Formatı: Dijital I/O uyumlu (zamanlanmış yüksek darbeler)
• Optimum Algılama Mesafesi: 10 mm
• Maksimum Algılama Mesafesi (Önerilen): 50 mm
• Ağırlık: 3.5 g

Beraber Kullanılabilecek Ürünler

• Arduino Uno, Nano, Mega geliştirme kartları
• Raspberry Pi projeleri
• STM32, PIC tabanlı geliştirme kartları
• Robot şasi kitleri
• STEM eğitim kitleri

Paket İçeriği

• 1 x QTRX-HD-15RC 15'li Çizgi Algılama Sensörü (Sık Sensör Dizilimli)
