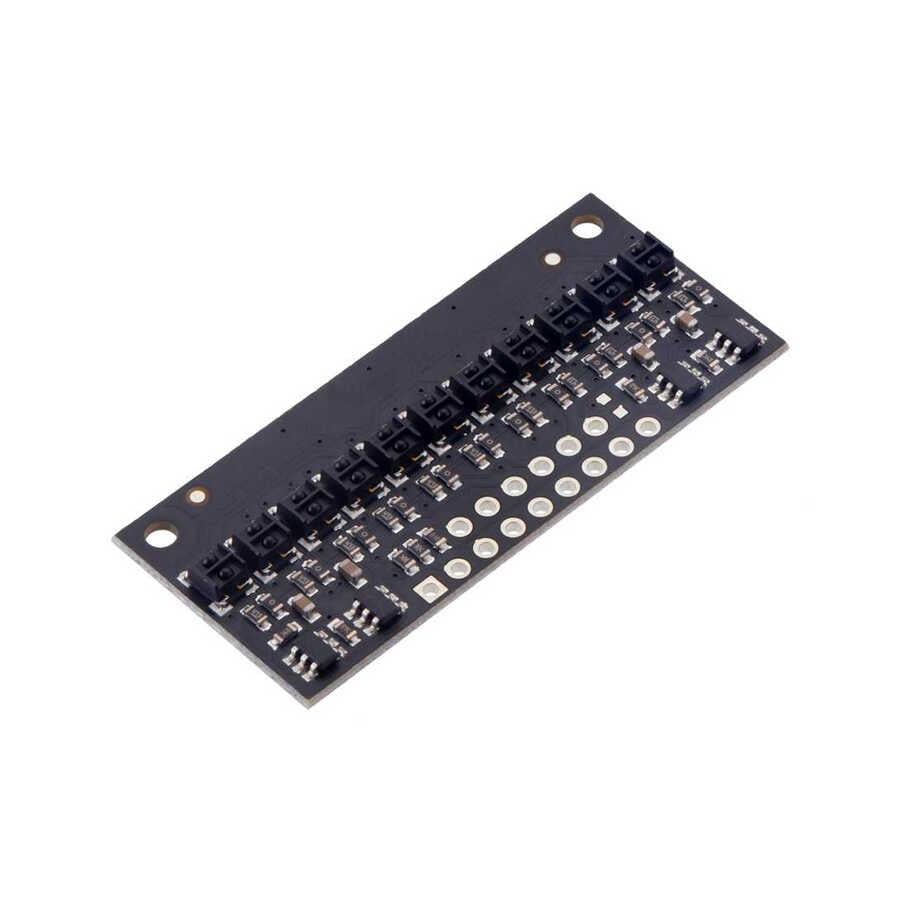

QTRX-HD-11A 11'li Çizgi Algılama Sensörü - Sık Sensör Dizilimli (ASN00086)

QTRX-HD-11A 11’li Çizgi Algılama Sensörü – Sık Dizilimli, IR LED Destekli Modül

QTRX-HD-11A çizgi algılama sensörü, üzerinde bulunan 11 adet IR LED / fototransistör çifti sayesinde yüzey üzerindeki çizgileri yüksek hassasiyetle algılayabilen gelişmiş bir sensör modülüdür. Özellikle çizgi izleyen robot projeleri, yüzey kontrast tespiti ve eğitim amaçlı robotik uygulamalar için idealdir. 2.9V – 5.5V aralığında çalışır ve besleme voltajından bağımsız LED parlaklık kontrolü sunar. 11 sensörlü sık dizilimi sayesinde kompakt yapısına rağmen geniş tarama alanı sağlar ve kararlı çizgi algılama performansı sunar.

Öne Çıkan Özellikler

• 11 Sensörlü Yapı: 11 adet IR LED / fototransistör sensör dizisi
• Sık Sensör Dizilimi: 4 mm aralıklarla yerleştirilmiş sensörler
• Geniş Algılama Alanı: Daha hassas çizgi takibi için geniş tarama kapasitesi
• Algılama Mesafesi: 10 mm optimum, 40 mm’ye kadar maksimum mesafe
• Yüksek Performans: Lensli, düşük akımlı ve hassas QTRX sensörler
• Parlaklık Kontrolü: Besleme voltajından bağımsız LED parlaklık ayarı
• Çıkış Formatı: Paralel dijital çıkış (G/Ç uyumlu sinyal)

Kullanım Alanları

• Çizgi izleyen robot projeleri
• Endüstriyel otomasyon ve prototip sistemleri
• Yüzey kontrast algılama uygulamaları
• Eğitim amaçlı robotik kitler ve yarışma projeleri

Ne İşe Yarar?

QTRX-HD-11A sensörü, geniş sensör dizilimi sayesinde hem küçük hem de büyük pistlerde güvenilir çizgi takibi sağlar. Yüzey kontrastlarını doğru şekilde algılayarak robotların stabil hareket etmesine yardımcı olur. Eğitim ve yarışma projelerinde yüksek hassasiyet gerektiren uygulamalar için uygundur.

Proje Önerisi

Arduino tabanlı robot yarışma kiti geliştirebilir, endüstriyel otomatik yönlendirme sistemlerinde kullanabilir veya çizgi izleyen robot projelerinde daha geniş tarama yeteneği sağlayabilirsiniz.

Teknik Özellikler

• Boyutlar: 45 × 20 × 3 mm
• Ağırlık: 2.6 g
• Çalışma Voltajı: 2.9V – 5.5V DC
• Sensör Tipi: QTRX
• Sensör Sayısı: 11
• Sensör Aralığı: 4 mm
• LED Tam Parlak Akımı: 3.5 mA
• Maksimum Kart Akımı: 26 mA
• Çıkış Formatı: Dijital, zamanlanmış yüksek darbeler
• Optimum Algılama Mesafesi: 10 mm
• Önerilen Maksimum Mesafe: 40 mm

Beraber Kullanılabilecek Ürünler

• Arduino Uno, Nano, Mega kartları
• Motor sürücü kartları
• Robot kitleri
• Raspberry Pi tabanlı robot kontrol sistemleri
• STEM eğitim setleri

Paket İçeriği

• 1 x QTRX-HD-11A 11’li Çizgi Algılama Sensör Modülü
