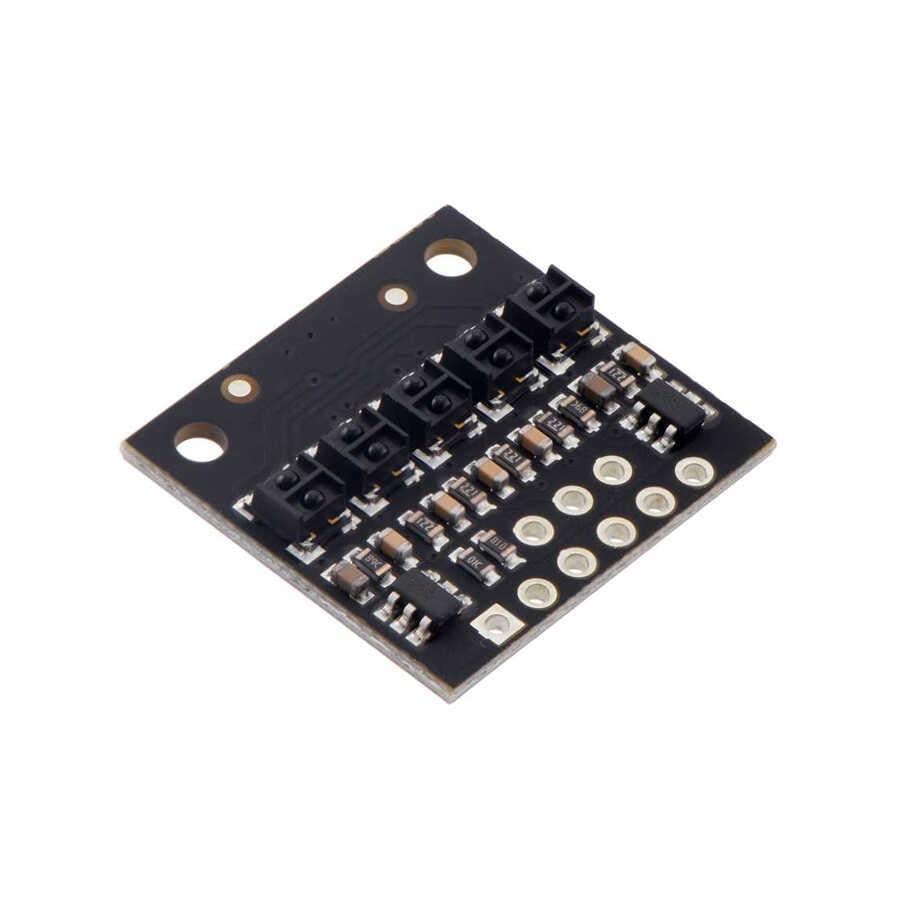

QTRX-HD-05RC 5'li Çizgi Algılama Sensörü - Sık Sensör Dizilimli (ASN00080)

QTRX-HD-05RC 5’li Çizgi Algılama Sensörü – Sık Dizilimli, IR LED Destekli Modül

QTRX-HD-05RC çizgi algılama sensörü, üzerinde bulunan 5 adet IR LED / fototransistör çifti sayesinde yüzey üzerindeki çizgileri ve kontrast farklılıklarını yüksek hassasiyetle algılar. Özellikle çizgi izleyen robot projelerinde ve kontrast tabanlı algılama uygulamalarında kullanılır. 2.9V – 5.5V aralığında çalışan bu modül, besleme voltajından bağımsız LED parlaklık kontrolü imkanı sunar. Düşük akım tüketimi, sık sensör dizilimi (4 mm) ve kompakt boyutları sayesinde hem hobi projelerinde hem de endüstriyel prototiplerde güvenilir bir çözüm sağlar.

Öne Çıkan Özellikler

• 5 Sensörlü Yapı: 5 adet IR LED / fototransistör sensör dizisi
• Sık Sensör Dizilimi: 4 mm aralıklarla yerleştirilmiş sensörler
• Algılama Mesafesi: 10 mm optimum, 40 mm’ye kadar maksimum algılama
• Yüksek Performans: Lensli, düşük akımlı ve hassas QTRX sensörler
• Parlaklık Kontrolü: Besleme voltajından bağımsız LED parlaklık ayarı
• Çıkış Formatı: Paralel dijital çıkış (G/Ç uyumlu sinyal)

Kullanım Alanları

• Çizgi izleyen robot projeleri
• Endüstriyel otomasyon sistemleri
• Yüzey kontrast algılama uygulamaları
• Eğitim ve hobi amaçlı elektronik projeler

Ne İşe Yarar?

QTRX-HD-05RC sensörü, sık dizilimli 5 sensör yapısıyla çizgi ve yüzey kontrastlarını yüksek doğrulukla algılar. Bu özelliği sayesinde robotların pistlerde güvenli ilerlemesini ve otomasyon projelerinde kararlı performans elde edilmesini sağlar.

Proje Önerisi

Arduino tabanlı çizgi izleyen robot geliştirebilir, endüstriyel otomatik yönlendirme sistemlerinde kullanabilir veya robot yarışmaları için hassas algılama projeleri tasarlayabilirsiniz.

Teknik Özellikler

• Boyutlar: 21 × 20 × 3 mm
• Ağırlık: 1.2 g
• Çalışma Voltajı: 2.9V – 5.5V DC
• Sensör Tipi: QTRX
• Sensör Sayısı: 5
• Sensör Aralığı: 4 mm
• LED Tam Parlak Akımı: 3.5 mA
• Maksimum Kart Akımı: 14 mA
• Çıkış Formatı: Dijital, zamanlanmış yüksek darbeler
• Optimum Algılama Mesafesi: 10 mm
• Önerilen Maksimum Mesafe: 40 mm

Beraber Kullanılabilecek Ürünler

• Arduino Uno, Nano, Mega kartları
• Motor sürücü kartları
• Robot kitleri
• Raspberry Pi tabanlı robot kontrol sistemleri
• STEM eğitim setleri

Paket İçeriği

• 1 x QTRX-HD-05RC 5’li Çizgi Algılama Sensör Modülü
