PT100 RTD Sıcaklık Sensörü Amplifikatörü - MAX31865 (ASN00210)

T100 RTD Sıcaklık Sensörü Yükselticisi – MAX31865 Amplifikatör

MAX31865 RTD Amplifikatör Modülü, PT100 RTD sıcaklık sensörleriyle kullanılmak üzere tasarlanmış yüksek doğruluklu bir yükseltici kartıdır. PT100 sensörlerin düşük dirençlerini okumak için özel olarak geliştirilmiş bu modül, 2, 3 veya 4 telli RTD bağlantılarını destekler ve tel direncinden kaynaklanan hataları otomatik olarak telafi edebilir. SPI arayüzü sayesinde Arduino, ESP32, STM32 ve Raspberry Pi gibi mikrodenetleyicilerle kolayca entegre edilebilir. Üzerinde bulunan %0.1 toleranslı 430Ω referans direnç ekstra hassasiyet sağlar. Dahili 3.3V regülatör ve seviye dönüştürücü devre ile hem 3.3V hem de 5V sistemlerle uyumludur.

Not: Bu ürün yalnızca yükseltici kartıdır. PT100 RTD sensör ayrıca temin edilmelidir.

Öne Çıkan Özellikler

• Yüksek Doğruluk: RTD sensörler için optimize edilmiş ölçüm
• Esnek Bağlantı: 2, 3 veya 4 kablolu PT100 sensörlerle uyumlu
• Kolay Entegrasyon: SPI üzerinden Arduino, Raspberry Pi ve diğer mikrodenetleyicilere bağlanabilir
• Hata Telafisi: Tel dirençlerini otomatik olarak dengeleyerek doğru sonuç verir
• Kompakt Tasarım: Küçük boyutlu yapısıyla her projeye kolayca entegre edilebilir

Kullanım Alanları

• Endüstriyel sıcaklık izleme sistemleri
• Laboratuvar test ekipmanları
• Arduino & Raspberry Pi tabanlı sıcaklık projeleri
• IoT veri toplama sistemleri
• Hassas ısı kontrolü gereken projeler

Ne İşe Yarar?

MAX31865 RTD yükseltici modülü, PT100 sensörlerin düşük dirençlerini doğru şekilde okuyarak hassas sıcaklık ölçümü sağlar. Bu sayede endüstriyel sistemlerden IoT projelerine kadar birçok alanda güvenilir ısı verisi elde edilebilir.

Proje Önerisi

Arduino tabanlı bir endüstriyel sıcaklık izleme sistemi tasarlayabilir, IoT veri kaydı projelerinde hassas sıcaklık ölçümü yapabilir veya laboratuvar cihazları için test ekipmanı geliştirebilirsiniz.

Teknik Özellikler

• Model: MAX31865 RTD Amplifikatör
• Uyumluluk: 2, 3 veya 4 telli PT100 RTD sensörleri
• Bağlantı: SPI arayüzü
• Referans Direnç: 430Ω ±%0.1 doğruluk
• Besleme Gerilimi: 3.3V – 5V (dahili regülatör ve seviye dönüştürücü ile)
• Boyutlar: 28 mm x 25.5 mm x 3 mm
• Ağırlık: 2.7 g
• Ek Özellikler: Tel direnç kompanzasyonu (3 ve 4 telli RTD için), dahili ADC ile yüksek doğruluklu ölçüm, lehimlenebilir pin başlıkları ve klemensler

Beraber Kullanılabilecek Ürünler

• Arduino Uno, Nano, Mega geliştirme kartları
• ESP32 ve STM32 geliştirme kartları
• Raspberry Pi projeleri
• Endüstriyel IoT kitleri
• PT100 RTD sensörleri (ayrıca temin edilmelidir)

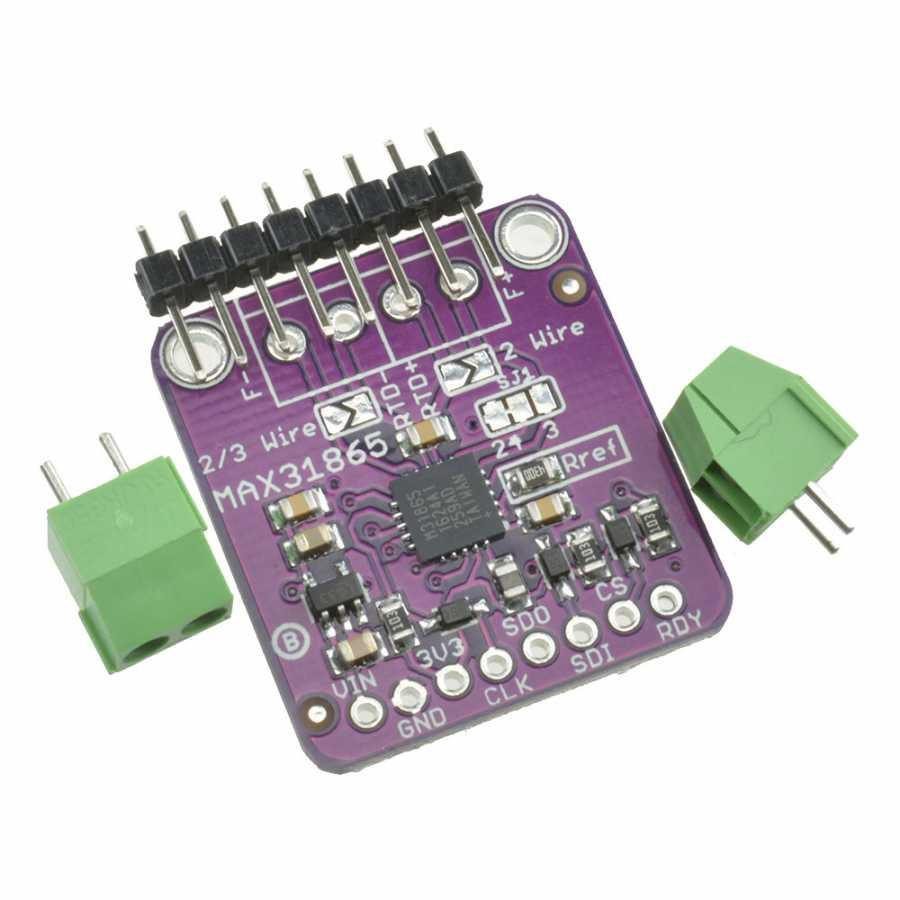

Paket İçeriği

• 1 x MAX31865 RTD Yükseltici Kartı
• 2 x 2 pinli terminal blok
• 1 x Pin başlığı seti
• Not: PT100 RTD sensör pakete dahil değildir.
