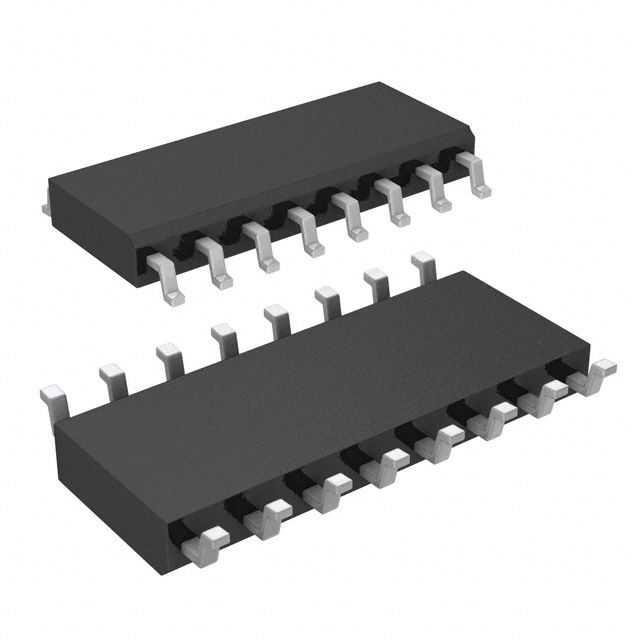

MM74HC4053WMX, Multiplexer/Demultiplexer (Multipleksör/Demux), SPDT 2:1 Kanal, 2-6V, Entegre, SOIC-16 (7.5mm), SMD, Şerit (T&R), ON Semiconductor (SM00255)

MM74HC4053WMX, Multiplexer/Demultiplexer (Multipleksör/Demux), SPDT 2:1 Kanal, 2-6V, Entegre, SOIC-16 (7.5mm), SMD, Şerit (T&R), ON Semiconductor

MM74HC4053WMX, ON Semiconductor tarafından üretilmiş, 3 kanallı analog SPDT (Single Pole Double Throw) yapısında bir multiplexer/demultiplexer entegresidir. 2V – 6V arasında çalışabilen bu entegre, yüksek hızlı ve düşük dirençli analog sinyal anahtarlama sağlar. Her kanal, iki sinyal hattı arasında geçiş yapabilen çift yönlü bir elektronik anahtar olarak görev yapar. Ses, veri, analog ölçüm veya sensör sinyallerinin yönlendirilmesinde sıklıkla kullanılır. Kompakt SOIC-16 (7.5mm) kılıfı ile SMD montajlı devrelerde yer tasarrufu ve yüksek güvenilirlik sunar.

Teknik Özellikler

• Model: MM74HC4053WMX
• Ürün Tipi: Multiplexer / Demultiplexer (Multipleksör / Demux)
• Kanal Yapısı: 3 x SPDT (2:1)
• Çalışma Gerilimi: 2V – 6V
• Analog Sinyal Aralığı: 0V – V_CC
• On Direnci (R_ON): 125Ω @ 5V (tipik)
• Propagasyon Gecikmesi: 8ns (tipik)
• Kontrol Giriş Seviyesi: CMOS uyumlu
• Çalışma Sıcaklığı: −55°C ~ +125°C
• Kılıf Tipi: SOIC-16 (7.5mm)
• Montaj Tipi: Yüzey Montaj (SMD)
• Paketleme: Şerit (T&R)
• Marka: ON Semiconductor

Ne İşe Yarar?

MM74HC4053WMX, tek bir kontrol sinyaliyle birden fazla analog veya dijital hattın seçimini yapar. Bu sayede veri yönlendirme, kanal seçimi veya ölçüm devrelerinde giriş değiştirme işlemlerinde kolaylık sağlar. Özellikle sensör okuma devrelerinde, Arduino veya mikrodenetleyici sistemlerinde farklı sinyallerin tek ADC hattına yönlendirilmesi için kullanılır.

Kullanım Alanları

• Sensör çoklama devreleri
• ADC giriş seçici sistemler
• Ses ve sinyal anahtarlama uygulamaları
• Veri iletişim yönlendirme devreleri
• Test ve ölçüm ekipmanları

Proje Önerisi

MM74HC4053WMX, bir Arduino UNO projesinde birden fazla analog sensör verisini tek bir ADC pinine yönlendirmek için kullanılabilir. Ayrıca ses sinyallerini farklı giriş kaynakları arasında geçiş yaptırmak veya Bluetooth modül ses seçimi gibi uygulamalarda efektif bir çözüm sunar.

Paketleme ve Satış Şekli

• Paketleme: Şerit (T&R)
• Satış Şekli: Adet Bazlı
