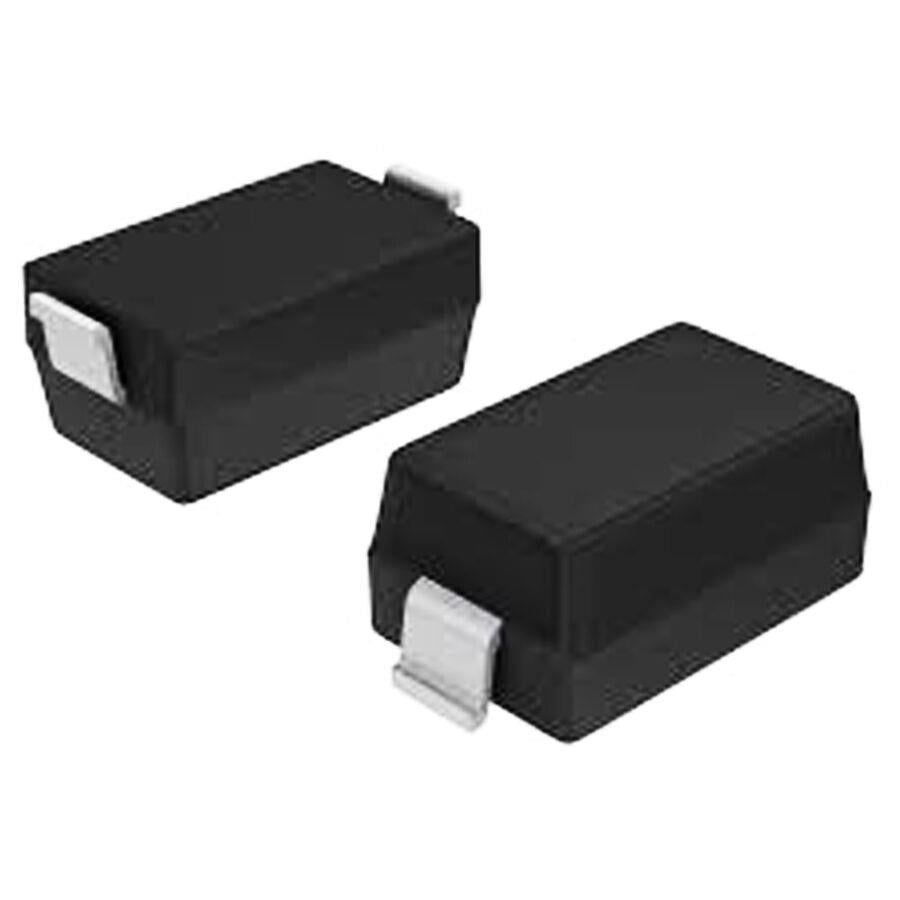

MBRX0560, 60V, 500mA, Schottky Diyot, SOD-123, SMD, T&R, LGE (DD00013)

MBRX0560, 60V, 500mA, Schottky Diyot (Schottky Barrier Diode), SOD-123, SMD, T&R, LGE

MBRX0560, düşük ileri gerilim düşümü (VF) ve yüksek anahtarlama hızıyla öne çıkan bir Schottky Diyot (Schottky Barrier Diode) modelidir. 60V maksimum ters gerilime ve 500mA akım kapasitesine sahip bu diyot, LGE üretimi olup yüksek verimlilik ve düşük ısı kaybı gerektiren devrelerde kullanılmak üzere tasarlanmıştır. Kompakt SOD-123 kılıf tipi, yüzey montaj (SMD) uygulamaları için idealdir.

Teknik Özellikler

• Model: MBRX0560
• Diyot Tipi: Schottky Diyot (Schottky Barrier Diode)
• Maksimum Ters Gerilim (V_RRM): 60V
• Maksimum İleri Akım (I_F): 500mA
• Maksimum Güç Dağılımı: ~200mW
• İleri Gerilim Düşümü (V_F): ~0.45V @ 100mA
• Kılıf Tipi: SOD-123
• Montaj Tipi: Yüzey Montaj (SMD)
• Paketleme: T&R (Tape & Reel)
• Marka: LGE

Ne İşe Yarar?

MBRX0560 Schottky diyot, düşük ileri gerilim düşümü sayesinde güç kayıplarını minimize eder ve hızlı anahtarlama özelliğiyle yüksek frekanslı devrelerde üstün performans gösterir. Genellikle DC-DC dönüştürücü devrelerinde, voltaj regülatör çıkışlarında ve koruma devrelerinde kullanılır.

Kullanım Alanları

• Arduino ve mikrodenetleyici tabanlı güç devreleri
• Geri beslemeli SMPS (Switch Mode Power Supply) sistemleri
• Güç doğrultma (rectifier) ve ters akım koruma devreleri
• Yüksek frekanslı sinyal yönlendirme devreleri

Proje Önerisi

MBRX0560, bir MOSFET tabanlı DC-DC dönüştürücü devresinde çıkış doğrultucu diyot olarak kullanılabilir. Ayrıca kondansatör ile birlikte paralel bağlanarak güç hatlarındaki ters gerilim darbelerini bastırmak için uygundur.

Paketleme ve Satış Şekli

• Paketleme: T&R (Tape & Reel)
• Satış Şekli: Adet Bazlı
