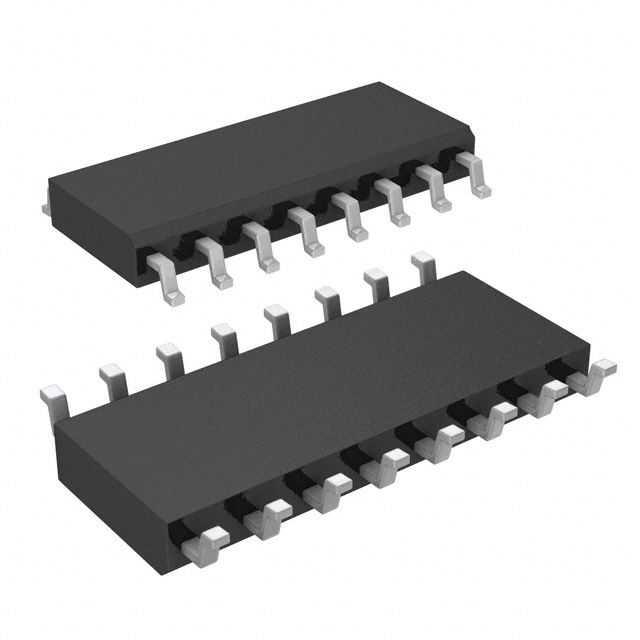

MAX202CDR, RS232 Transceiver (RS232 Alıcı-Verici), 120Kbps, 4.5-5.5V, Entegre, SOIC-16 (3.9mm), SMD, Şerit (T&R), Texas (SM00197)

MAX202CDR, RS232 Transceiver (RS232 Alıcı-Verici), 120Kbps, 4.5-5.5V, Entegre, SOIC-16 (3.9mm), SMD, Şerit (T&R), Texas Instruments

MAX202CDR, Texas Instruments tarafından üretilmiş, RS-232 haberleşme standardı için tasarlanmış bir çift yönlü alıcı-verici (transceiver) entegresidir. Entegre içerisinde iki adet sürücü (driver) ve iki adet alıcı (receiver) bulunur. 4.5V – 5.5V çalışma gerilimi aralığında çalışır ve 120Kbps’ye kadar veri iletim hızlarını destekler. Dahili şarj pompası (charge pump) devresi sayesinde harici voltaj dönüştürücü gerektirmeden ±10V RS232 sinyallerini üretir. Kompakt SOIC-16 (3.9mm) kılıfı ile SMD montaj uygulamaları için idealdir.

Teknik Özellikler

• Entegre Türü: RS232 Alıcı-Verici (Transceiver)
• Kanal Sayısı: 2 Sürücü + 2 Alıcı
• Çalışma Gerilimi (VCC): 4.5V – 5.5V
• Veri Hızı: 120Kbps
• Çıkış Gerilimi: ±10V (Dahili Charge Pump ile)
• Giriş Mantığı: TTL / CMOS Uyumu
• Çıkış Akımı: ±10mA
• Koruma Özelliği: Kısa devre korumalı çıkışlar
• Kılıf Tipi: SOIC-16 (3.9mm)
• Montaj Tipi: Yüzey Montaj (SMD)
• Paketleme: Şerit (T&R)
• Marka: Texas Instruments

Ne İşe Yarar?

MAX202CDR, mikrodenetleyici veya Arduino gibi TTL seviyesinde çalışan sistemlerle RS232 haberleşme cihazları (örneğin bilgisayar, modem, PLC) arasında seviye dönüştürme ve güvenli veri aktarımı sağlar. Dahili voltaj çeviricisi sayesinde harici dönüştürücü devresine ihtiyaç duyulmaz. Kompakt ve düşük güç tüketimli yapısıyla seri iletişim modülleri için uygun bir çözümdür.

Kullanım Alanları

• RS232 haberleşme hatları
• Arduino ve mikrodenetleyici sistemleri
• Bilgisayar – cihaz seri arayüzleri
• Endüstriyel haberleşme sistemleri
• PLC ve kontrol sistemleri

Proje Önerisi

MAX202CDR, bir Arduino veya STM32 kartına entegre edilerek bilgisayar ile RS232 üzerinden seri iletişim sağlamak için kullanılabilir. Ayrıca RS232 adaptör devreleri ve veri toplama sistemlerinde güvenli seviye dönüşümü için idealdir.

Paketleme ve Satış Şekli

• Paketleme: Şerit (T&R)
• Satış Şekli: Adet Bazlı
