HW-221 TXS0108E 8-Bit Birectional Voltage Converter (ASN00276)

HW221 TXS0108E 8 Kanal Yüksek Hızlı Çift Yönlü Logic Level Converter

HW221 TXS0108E Logic Level Converter, farklı voltaj seviyelerinde çalışan cihazlar arasında güvenli ve kararlı iletişim kurmak için tasarlanmış 8 kanallı, yüksek hızlı ve tam çift yönlü dönüştürücü modüldür. 1.2V, 1.8V, 2.5V, 3.3V ve 5V seviyelerinde çalışan sistemler arasında sorunsuz geçiş sağlar.

UART, I2C ve SPI gibi seri iletişim protokolleriyle uyumlu olması sayesinde mikrodenetleyici projelerinde kolay entegrasyon sunar. Entegre modülleri arasında en yaygın kullanılan voltaj dönüştürücü çözümlerinden biridir.

Öne Çıkan Özellikler

• Tam Çift Yönlü Çevirici: Hem yükseltme hem de düşürme işlemini aynı kanalda yapar
• Geniş Uyumluluk: 1.2V - 5V arasındaki tüm yaygın voltaj seviyeleriyle çalışır
• Çok Yönlü Kullanım: UART, I2C ve SPI iletişim arayüzleriyle kolay bağlantı
• Kompakt Tasarım: Küçük boyutları sayesinde projelerde minimum yer kaplar
• Güvenilir Çalışma: Yüksek hızda kararlı veri aktarımı sağlar

Kullanım Alanları

• Mikrodenetleyici ve modül arası voltaj uyumluluğu (Arduino, Raspberry Pi vb.)
• MCU ↔ SD Kart bağlantıları
• MCU ↔ Seri cihaz iletişimi
• 3.3V cihazlar ile 5V sistemler arasındaki haberleşme
• Hobi elektroniği, gömülü sistemler ve IoT projeleri

Ne İşe Yarar?

TXS0108E level converter modülü, farklı voltaj seviyelerinde çalışan cihazlar arasında güvenli haberleşme sağlar. Özellikle Arduino, Raspberry Pi ve gömülü sistem projelerinde 3.3V ↔ 5V dönüşüm ihtiyaçlarında kullanılır.

Proje Önerisi

Arduino tabanlı bir SD kart veri kaydedici sistemi veya seri haberleşme tabanlı IoT cihazı geliştirirken bu modülü kullanarak voltaj uyumluluğunu güvence altına alabilirsiniz.

Teknik Özellikler

• Model: HW221 – TXS0108E
• Çip: TXS0108E
• Kanal Sayısı: 8 bit (çift yönlü, non-inverting)
• A Tarafı Voltajı (VCCA): 1.2 V ~ 3.6 V
• B Tarafı Voltajı (VCCB): 1.65 V ~ 5.5 V
• Uyumlu Protokoller: UART, I2C, SPI
• Boyut: 27 mm x 17 mm x 3 mm
• Ağırlık: 4 g
• PCB Rengi: Mavi
• Çıkış: 3.3V ↔ 5V, 1.8V ↔ 3.3V güvenli seviye dönüşümü

Beraber Kullanılabilecek Ürünler

• Arduino Uno, Nano, Mega kartları
• ESP32 ve STM32 geliştirme kartları
• Raspberry Pi projeleri
• SD kart modülleri
• IoT haberleşme modülleri

Paket İçeriği

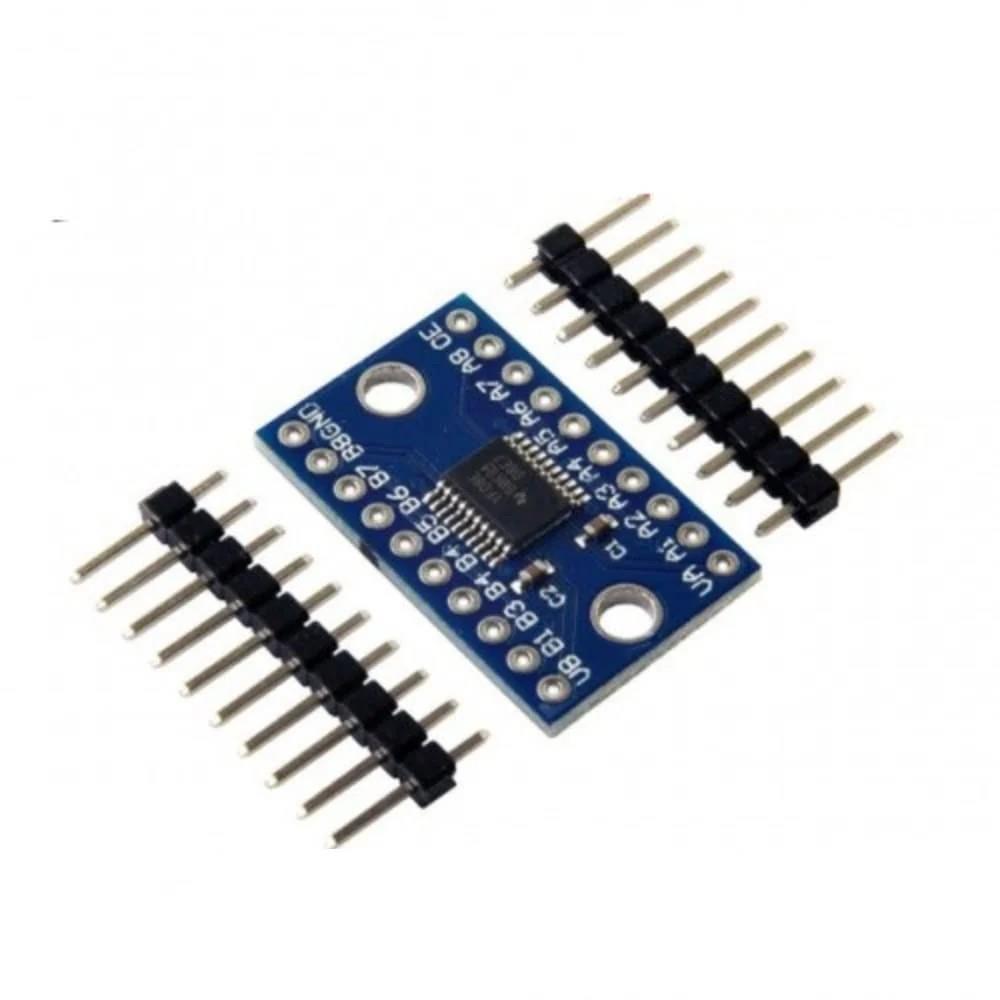

• 1 x TXS0108E 8 Kanal Logic Level Converter Modülü
• 2 x 1x10 düz pin header (berg pin)
