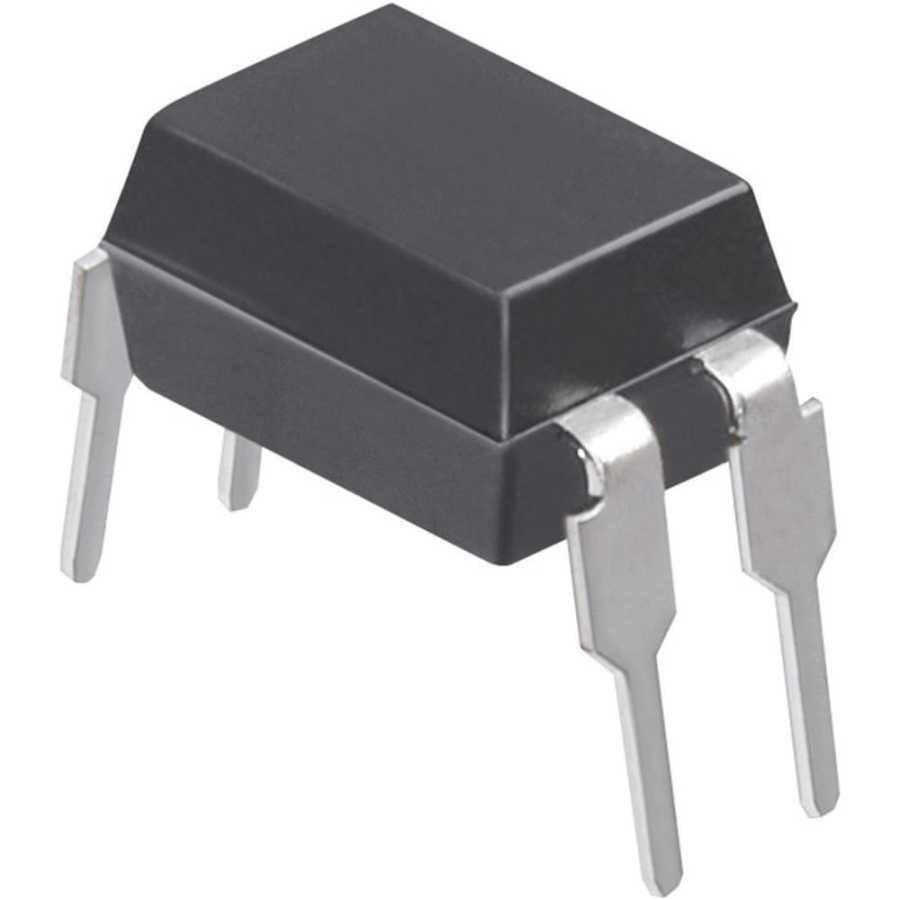

HPC817B, Transistör Çıkışlı Optokuplör, 5000Vrms, DIP-4, THT, Tube, Hualian (OPT00024)

HPC817B, Transistör Çıkışlı Optokuplör, 5000Vrms, DIP-4, THT, Tube, Hualian

HPC817B Optokuplör, Hualian üretimi, transistör çıkışlı bir optik izolasyon bileşenidir. Giriş ve çıkış arasında 5000Vrms’e kadar izolasyon sağlayarak sinyal iletiminde elektriksel izolasyonun gerektiği devrelerde güvenli veri aktarımı sunar. DIP-4 kılıf yapısı ve THT montaj tipi sayesinde hem prototip hem de endüstriyel uygulamalarda kolay kullanım sağlar.

Teknik Özellikler

• Model: HPC817B
• Ürün Türü: Transistör Çıkışlı Optokuplör
• Giriş Tipi: IR LED (İnfrared Işık Kaynağı)
• Çıkış Tipi: Fototransistör
• İzolasyon Gerilimi: 5000Vrms
• Toplam Transfer Kazancı (CTR): 130% ~ 260% (Tipik)
• Giriş Akımı (IF): 5mA (Tipik)
• Çalışma Gerilimi: 35V (maks.)
• Yükselme Süresi (tr): 3µs (tipik)
• Düşme Süresi (tf): 2µs (tipik)
• Kılıf Tipi: DIP-4
• Montaj Tipi: THT (Through-Hole)
• Paketleme: Tube
• Marka: Hualian

Ne İşe Yarar?

HPC817B, iki devre arasında optik izolasyon sağlayarak sinyalin güvenli biçimde iletilmesini sağlar. Mikrodenetleyici veya Arduino tabanlı kontrol devrelerinde, yüksek voltaj hatlarını düşük voltajlı kontrol kartlarından izole etmek için kullanılır. Ayrıca röle, güç kaynağı veya motor sürücü devrelerinde parazit ve ters akım etkilerini engeller.

Kullanım Alanları

• Güç kaynağı modülleri
• Arduino ve mikrodenetleyici kontrol sistemleri
• Röle sürücü ve izolasyon devreleri
• Endüstriyel kontrol ve otomasyon sistemleri
• Motor sürücü ve sensör arayüz devreleri

Proje Önerisi

HPC817B Optokuplör, bir Arduino tabanlı röle kartı veya motor sürücü devresinde sinyal izolasyonu sağlamak için kullanılabilir. Ayrıca yüksek voltajlı güç kaynakları ile mikrodenetleyici devresi arasındaki iletişimi güvenli hale getirir.

Paketleme ve Satış Şekli

• Paketleme: Tube
• Satış Şekli: Adet Bazlı
