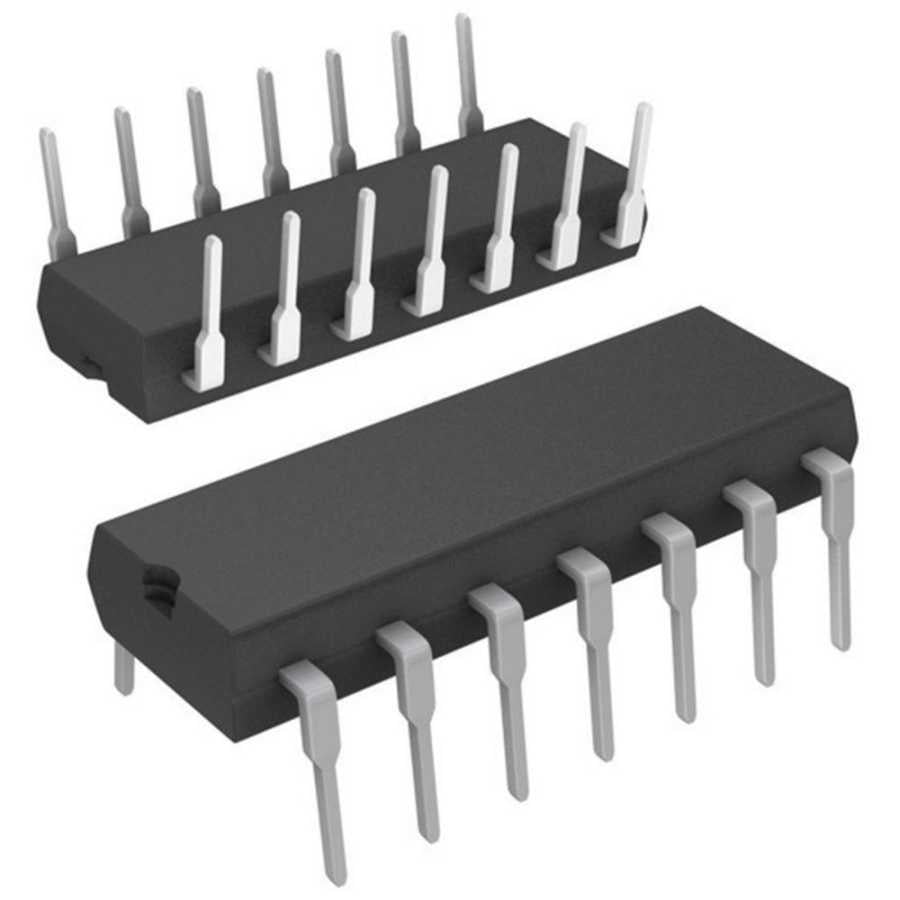

HD74LS00P, NAND Gate (VE-DEĞİL Kapısı), 4 Kanal, 2 Giriş, Entegre, DIP-14, THT, Tüp, Renesas
HD74LS00P, NAND Gate (VE-DEĞİL Kapısı), 4 Kanal, 2 Giriş, Entegre, DIP-14, THT, Tüp, Renesas

HD74LS00P, NAND Gate (VE-DEĞİL Kapısı), 4 Kanal, 2 Giriş, Entegre, DIP-14, THT, Tüp, Renesas (SM00282)

0.0
Fiyat : 59,30 TL  + KDV
KDV Dahil : 71,16 TL
Stok Miktarı : 1
Barkod : SM00282-MOQ-1
HD74LS00P

HD74LS00P, NAND Gate (VE-DEĞİL Kapısı), 4 Kanal, 2 Giriş, Entegre, DIP-14, THT, Tüp, Renesas

HD74LS00P, dört adet iki girişli NAND (VE-DEĞİL) kapısı içeren düşük güçlü TTL entegre devredir. Renesas üretimi bu entegre, dijital mantık devrelerinde temel lojik işlemleri gerçekleştirmek için kullanılır. 14 pinli DIP kılıfı sayesinde breadboard ve delikli plaketlerle uyumlu olup, prototip geliştirme ve endüstriyel elektronik sistemlerde yaygın olarak tercih edilir.

Teknik Özellikler

  • Model: HD74LS00P
  • Fonksiyon: 4 x 2 Girişli NAND Kapısı (VE-DEĞİL)
  • Besleme Gerilimi (Vcc): 4.75V – 5.25V
  • Maksimum Giriş Akımı: 20µA
  • Maksimum Çıkış Akımı: 8mA (Low), -0.4mA (High)
  • Çalışma Sıcaklığı: 0°C ~ +70°C
  • Gecikme Süresi: Yaklaşık 10ns (5V tipik)
  • Pin Sayısı: 14 Pin
  • Kılıf Tipi: DIP-14
  • Montaj Tipi: THT (Through-Hole)
  • Paketleme: Tüp (Tube)
  • Marka: Renesas

Ne İşe Yarar?

HD74LS00P NAND Kapısı Entegresi, dijital sistemlerde mantıksal VE-DEĞİL işlemini gerçekleştirir. Mikrodenetleyici öncesi mantık katmanlarında, kontrol devreleri, zamanlama sistemleri ve karşılaştırıcı devrelerde temel lojik eleman olarak kullanılır. Ayrıca sayıcı, flip-flop ve şifre çözücü gibi dijital devrelerde temel yapı taşı görevi görür.

Kullanım Alanları

  • Mikrodenetleyici tabanlı dijital mantık devreleri
  • Arduino ile temel lojik deneyler
  • Zamanlama ve kontrol sistemleri
  • Sayısal elektronik ve eğitim uygulamaları
  • Endüstriyel otomasyon kartları

Proje Önerisi

Bu entegre, bir Arduino veya PIC tabanlı dijital kontrol devresinde mantıksal koşul kontrolü oluşturmak için kullanılabilir. Ayrıca 74LS serisi diğer entegrelerle birlikte bir 4-bit lojik denetim modülü veya basit alarm/karşılaştırma sistemi tasarlanabilir.

Paketleme ve Satış Şekli

  • Paketleme: Tüp (Tube)
  • Satış Şekli: Adet Bazlı
