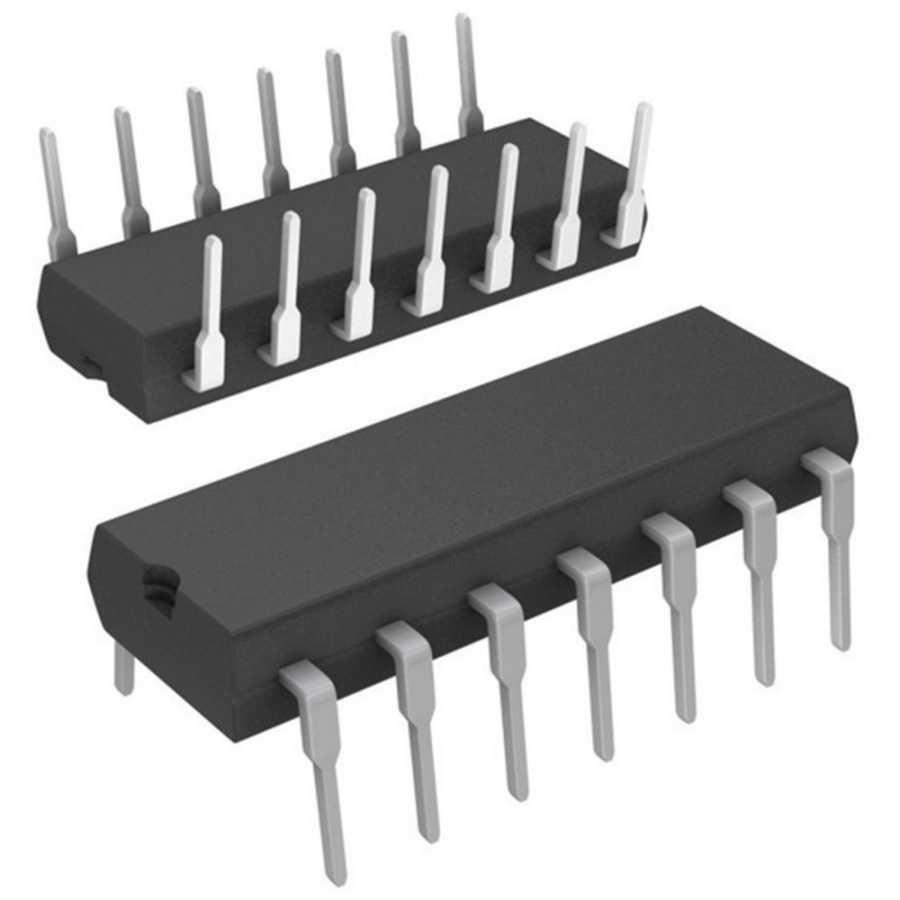

HD74HC125P, Buffer (Tampon Entegre), Entegre, DIP-14, THT, Renesas (SM00368)

HD74HC125P, 2–6V, 4 Kanallı, 3 Durumlu Çıkışlı Tampon (Buffer) Entegre, DIP-14, Renesas

HD74HC125P, Renesas tarafından üretilen, dört kanallı, non-inverting (doğrudan) çıkışlı ve 3 durumlu (tri-state) tampon entegresidir. 2V ile 6V arasında çalışma gerilimi sunarak geniş bir uygulama yelpazesi sağlar. DIP-14 paketleme tipi ve THT (Through-Hole Technology) montaj yöntemiyle, özellikle prototip ve hobi projelerinde tercih edilmektedir.

Teknik Özellikler

• Giriş Sayısı: 4
• Çıkış Sayısı: 4
• Çıkış Tipi: Non-inverting (doğrudan)
• Çıkış Durumu: 3 Durumlu (Tri-state)
• Çalışma Gerilimi: 2V – 6V
• Çıkış Akımı: ±7.8 mA (LSTTL yükleri için)
• Gecikme Süresi (tpd): Tipik 8 ns (CL = 50 pF)
• Statik Akım: Maksimum 40 µA (Ta = 25°C)
• Giriş Akımı: Maksimum ±1.0 µA (VCC veya GND girişlerinde)
• Montaj Tipi: THT (Through-Hole Technology)
• Paketleme: DIP-14
• Marka: Renesas Electronics

Ne İşe Yarar?

HD74HC125P, veri yolu tamponlama, sinyal izolasyonu ve veri iletim hatlarında sinyal güçlendirme amacıyla kullanılır. 3 durumlu çıkışları sayesinde, birden fazla cihazın aynı veri hattını paylaşmasını sağlar ve sinyal çakışmalarını önler.

Kullanım Alanları

• Veri yolu tamponlama ve sinyal izolasyonu
• Prototip ve hobi projelerinde genel amaçlı lojik uygulamalar
• Bilgisayar ve endüstriyel sistemlerde veri iletim hatları
• Gömülü sistemlerde sinyal yönlendirme ve kontrol

Proje Önerisi

Bu entegre, bir mikrodenetleyici ile birlikte kullanılarak, birden fazla sensörün veya cihazın aynı veri hattını paylaşmasını sağlayan bir sinyal yönlendirme devresinde kullanılabilir. Ayrıca, veri iletim hatlarında sinyal izolasyonu ve güçlendirme amacıyla da tercih edilebilir.

Paketleme ve Satış Şekli

• Paketleme: DIP-14
• Satış Şekli: Adet Bazlı
