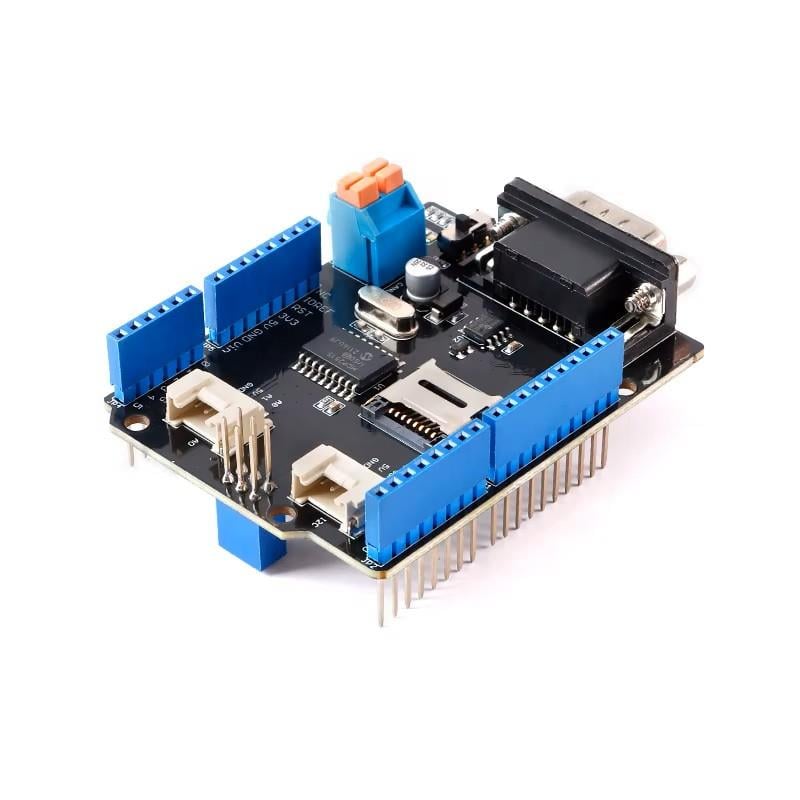

CAN-BUS Shield V2 (ASH00034)

Arduino CAN-BUS Shield V2 – Araç Haberleşme ve Veri Okuma Modülü

Arduino CAN-BUS Shield V2, otomotiv sektöründe yaygın olarak kullanılan CAN-BUS iletişim protokolünü Arduino projelerinize entegre etmenizi sağlayan güçlü bir haberleşme kartıdır. Bu shield sayesinde aracınızın ECU’su (motor kontrol ünitesi) ile haberleşebilir, motor devri, soğutma suyu sıcaklığı, gaz pedalı pozisyonu gibi gerçek zamanlı verileri okuyabilir ve projelerinizde kullanabilirsiniz. V2 versiyonu, MCP2515 CAN-BUS kontrolcü ve MCP2551 alıcı/verici entegrelerini barındırır. En önemli yeniliklerinden biri, DB9 konektörünün varsayılan olarak OBD-II pin dizilimine uygun gelmesi ve bu sayede araçlarla daha kolay entegrasyon sağlamasıdır. Ayrıca, üzerinde bulunan mikro SD kart yuvası sayesinde topladığınız verileri kaydedebilir ve daha sonra analiz edebilirsiniz.

Öne Çıkan Özellikler

• Araç ECU Haberleşmesi: Motor devri, sıcaklık, hata kodları ve daha fazlasını okuyabilirsiniz
• Gelişmiş Bağlantı Esnekliği: Chip select pini, INT pini ve SD kart CS pini değiştirilebilir
• Mikro SD Kart Desteği: Sensör ve araç verilerinizi anlık olarak kaydedebilirsiniz
• OBD-II Uyumlu DB9 Konektör: Varsayılan pin dizilimi ile kolay bağlantı
• Grove Konnektörleri: UART ve I2C tabanlı sensörler/modüller için ek bağlantı imkanı
• Yüksek Hızlı Haberleşme: CAN V2.0B standardı, 1 Mb/sn’ye kadar hız desteği

Kullanım Alanları

• Araç verisi okuma – motor devri, sıcaklık, hata kodları, sensör bilgileri
• Veri toplama ve kayıt – mikro SD kart ile analiz için loglama
• Otomotiv AR-GE projeleri
• Arduino ile akıllı otomotiv prototipleri
• OBD-II tabanlı hata tespit ve araç takip sistemleri

Ne İşe Yarar?

Arduino CAN-BUS Shield V2, araç içi haberleşme ve veri kaydı için geliştirilmiştir. OBD-II uyumlu bağlantıları sayesinde motor ve sensör verilerini güvenilir şekilde almanızı ve kaydetmenizi sağlar.

Proje Önerisi

Bu shield ile Arduino tabanlı araç takip ve hata tespit sistemi geliştirebilirsiniz. Mikro SD kart desteği sayesinde verileri kaydedebilir ve daha sonra analiz edebilirsiniz.

Teknik Özellikler

• CAN Standardı: CAN V2.0B, 1 Mb/sn hız desteği
• Kontrolcü: MCP2515 CAN-BUS
• Alıcı/Verici: MCP2551
• Bağlantılar: 9 pinli Sub-D (DB9) – OBD-II ve CAN pin dizilimi seçilebilir
• SD Kart Yuvası: Değiştirilebilir CS pin (D4/D5)
• INT Pini: Değiştirilebilir (D2/D3)
• CAN Bağlantıları: CAN_H ve CAN_L için vidalı klemens
• Ekstra: 2 Grove konnektörü (UART ve I2C)
• Arayüz: SPI (10 MHz)
• Mesaj Desteği: 11-bit ve 29-bit veri çerçevesi
• Çift Alıcı Buffer: Öncelikli mesaj kaydetme özelliği
• Uyumluluk: Arduino UNO, Mega, Leonardo

Beraber Kullanılabilecek Ürünler

• Arduino UNO, Mega veya Leonardo kartları
• OBD-II kabloları
• CAN-BUS uyumlu sensörler
• Mikro SD kart

Paket İçeriği

• 1 x Arduino CAN-BUS Shield V2
