Arduino CAN-BUS Shield V1.2 – Klon (ASH00026)

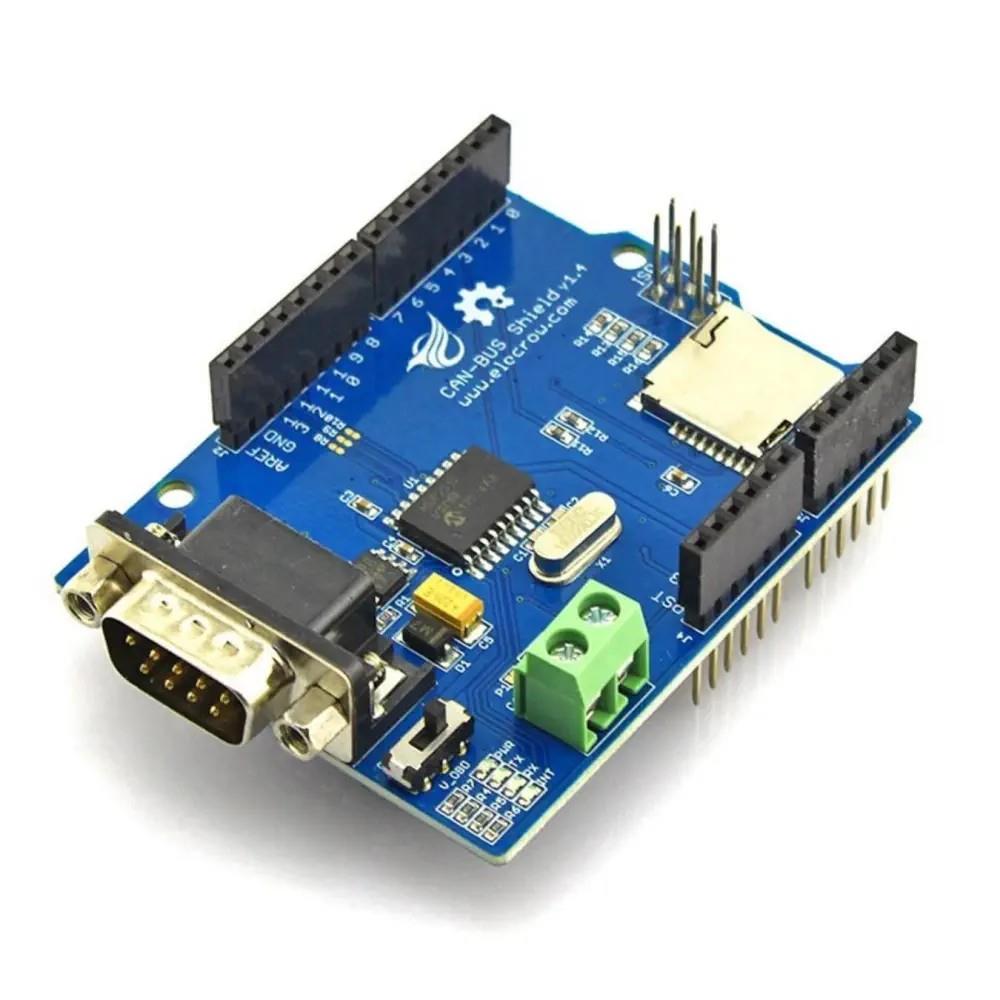

Arduino CAN-BUS Shield V1.2 – Klon

Arduino CAN-BUS Shield V1.2, araç elektroniği ve otomotiv projelerinde kullanılan CAN-BUS haberleşme protokolünü Arduino kartlarına entegre etmenizi sağlayan güçlü bir geliştirme kartıdır. Bu shield sayesinde araç beyniyle iletişim kurabilir, motor devri, soğutma suyu sıcaklığı, hata kodları gibi birçok kritik veriyi okuyabilir ve desteklenen sistemlere komut gönderebilirsiniz. Otomotiv projeleri, OBD-II tabanlı uygulamalar ve endüstriyel haberleşme çözümleri için ideal olan bu shield, hem profesyonel mühendislik çalışmaları hem de hobi amaçlı projelerde sıkça tercih edilmektedir.

Öne Çıkan Özellikler

• Araç Verilerine Erişim: OBD-II ve CAN protokolü üzerinden motor devri, sıcaklık, arıza kodu gibi bilgileri okuma
• Yüksek Hızlı Haberleşme: CAN V2.0 protokolü ile 1 Mb/sn hızında veri aktarımı
• Kolay Bağlantı: Endüstriyel standart 9 pinli Sub-D konnektör ve vidalı terminal bağlantıları
• Ek Depolama İmkanı: TF kart yuvası ile veri kayıt ve analiz desteği (CS pini değiştirilebilir)
• Esnek Pin Yönetimi: Çip seçme (CS) ve kesme (INT) pinleri değiştirilebilir
• Grove Bağlantı Noktaları: UART ve I2C için 2 Grove konnektörü
• Arduino Uyumlu Tasarım: Arduino Uno başta olmak üzere birçok kart ile uyumludur

Kullanım Alanları

• Araç arıza tespit sistemleri (OBD-II projeleri)
• Motor performansı ve sensör verilerini toplama
• Araç beyni (ECU) ile haberleşme projeleri
• Otomotiv test ve analiz sistemleri
• Endüstriyel haberleşme projeleri

Ne İşe Yarar?

Bu shield, Arduino tabanlı projelere CAN-BUS haberleşme özelliği kazandırır. Araç içi veri toplama, hata kodu okuma ve ECU ile iletişim gibi işlevlerde kullanılabilir. Ayrıca endüstriyel haberleşme uygulamalarında da güvenilir veri aktarımı sağlar.

Proje Önerisi

Arduino CAN-BUS Shield ile OBD-II tabanlı araç arıza tespit cihazı geliştirebilirsiniz. Motor devri ve sıcaklık gibi kritik bilgileri okuyarak mobil cihazlara aktarabilir veya araç içi gösterge sistemleri kurabilirsiniz.

Teknik Özellikler

• Protokol: CAN V2.0 (1 Mb/sn’ye kadar)
• Bağlantılar: 9 pin Sub-D konnektör, CAN_H ve CAN_L için vidalı terminal
• Veri Çerçevesi: 11-bit standart & 29-bit genişletilmiş veri çerçevesi desteği
• Buffer: Öncelikli mesaj kaydetme özellikli ikili alıcı tampon
• SD Kart Desteği: TF kart yuvası, değiştirilebilir CS pin
• SPI Arayüzü: 10 MHz’e kadar
• Grove Portları: I2C ve UART için 2 adet
• Arduino Uyumlu: Uno pin başlıkları ile tam uyum
• Ekstra Özellik: OBD-II ve CAN pinout seçilebilir yapı

Beraber Kullanılabilecek Ürünler

• Arduino Uno kartı
• OBD-II kablosu ve konektörleri
• CAN Bus uyumlu sensörler
• Veri kaydı için TF kart

Paket İçeriği

• 1 x Arduino CAN-BUS Shield V1.2 – Klon
