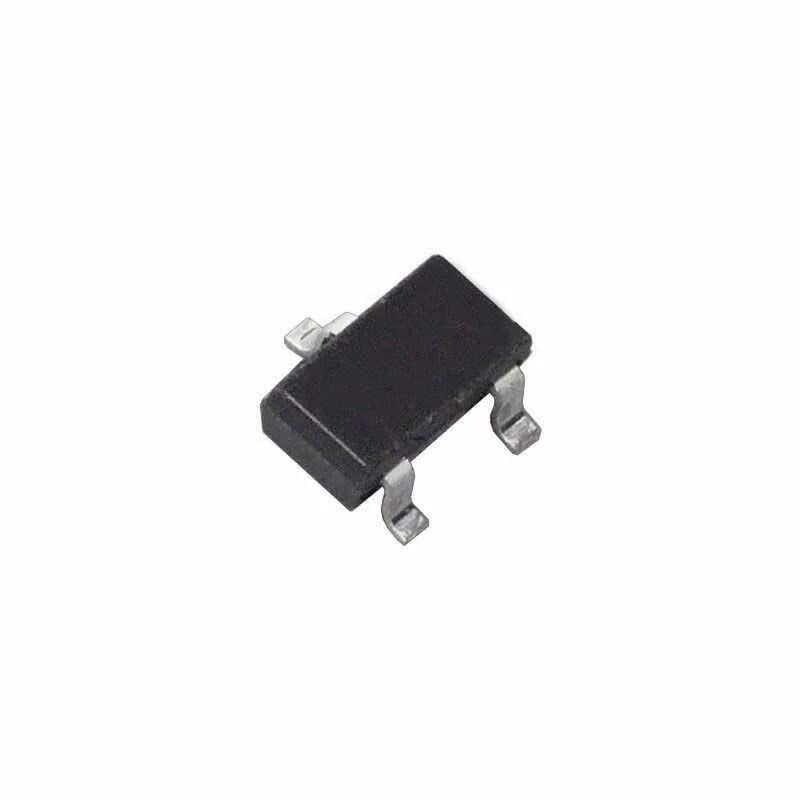

BZX84C3V3, 3.3V, 0.25W, Zener Diyot, SOT-23, SMD, T&R, NXP (DD00015)

BZX84C3V3, 3.3V, 0.25W, Zener Diyot, SOT-23, SMD, T&R, NXP

BZX84C3V3, düşük güç uygulamaları için tasarlanmış 3.3V zener diyot modelidir. 0.25W güç kapasitesiyle gerilim regülasyonu, aşırı gerilim koruması ve referans voltaj üretimi gibi işlemlerde kullanılır. SOT-23 yüzey montaj kılıfı, yüksek yoğunluklu PCB tasarımlarında yer tasarrufu sağlar. NXP üretimi olup, kararlı zener karakteristiği ve düşük sızıntı akımı ile güvenilir çalışma sunar.

Teknik Özellikler

• Diyot Tipi: Zener Diyot
• Zener Gerilimi (V_Z): 3.3V
• Maksimum Güç (P_tot): 0.25W
• Zener Akımı (I_Z): 5mA (nominal)
• Ters Sızıntı Akımı (I_R): 0.1µA @ 1V
• Dinamik Direnç: 100Ω (tipik)
• Çalışma Sıcaklık Aralığı: -65°C ~ +150°C
• Kılıf Tipi: SOT-23
• Montaj Tipi: Yüzey Montaj (SMD)
• Paketleme: Şerit (T&R)
• Marka: NXP

Ne İşe Yarar?

BZX84C3V3, elektronik devrelerde düşük voltaj referansı oluşturmak veya hassas bileşenleri aşırı voltajdan korumak amacıyla kullanılır. Mikrodenetleyici, sensör veya operasyonel amplifikatör giriş hatlarında stabil referans gerilimi sağlar.

Kullanım Alanları

• Gerilim referansı devreleri
• Düşük voltajlı koruma ve regülasyon sistemleri
• Arduino ve mikrodenetleyici projeleri
• Güç izleme ve sinyal işleme devreleri
• Taşınabilir cihazlar ve batarya yönetimi uygulamaları

Proje Önerisi

BZX84C3V3 kullanılarak 5V besleme hattından 3.3V referans voltaj üreten basit bir gerilim referans devresi oluşturulabilir. Bu yapı, mikrodenetleyici girişleri veya 3.3V seviye sensörleri için kararlı besleme sağlar. Ayrıca kondansatör ile filtreleme eklenerek gürültüye karşı daha stabil bir çıkış elde edilir.

Paketleme ve Satış Şekli

• Paketleme: Şerit (T&R)
• Satış Şekli: Adet Bazlı
