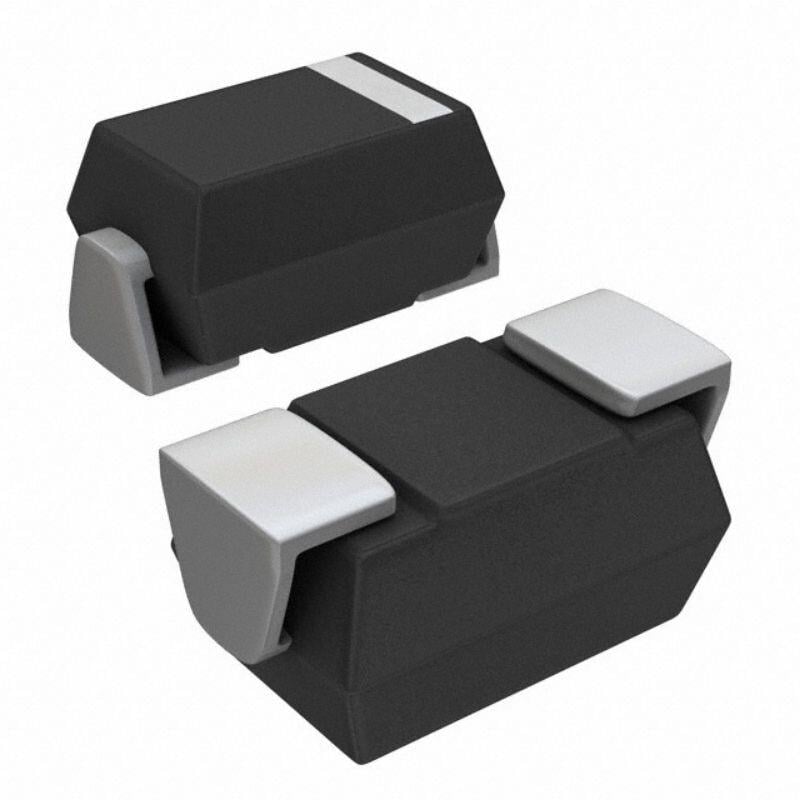

BYG22A-E3/TR, 50V, 2A, Avalanche Diyot, DO-214AC, SMD, T&R, Vishay (DD00468)

BYG22A-E3/TR, 50V, 2A, Avalanche Diyot, DO-214AC, SMD, T&R, Vishay

BYG22A-E3/TR, Vishay tarafından üretilmiş, yüksek güvenilirlik ve hızlı toparlanma (fast recovery) özelliklerine sahip bir avalanche diyottur. 50V ters gerilim dayanımı ve 2A sürekli akım kapasitesi ile gerilim bastırma ve ters akım koruma uygulamalarında yaygın olarak kullanılır. Kompakt DO-214AC (SMA) yüzey montaj kılıfında sunulan bu model, yüksek ısı dayanımı ve düşük sızıntı akımıyla endüstriyel ve güç elektroniği devrelerinde tercih edilir.

Teknik Özellikler

• Model: BYG22A-E3/TR
• Diyot Türü: Avalanche Diyot
• Maksimum Ters Gerilim (V_RRM): 50V
• Maksimum Ortalama İleri Akım (I_O): 2A
• Ters Akım (I_R): 5µA @ 25°C
• İleri Gerilim Düşümü (V_F): 1.2V @ 2A
• Geri Toparlanma Süresi (t_rr): 35ns
• Güç Dağılımı: 1W (maksimum)
• Kılıf Tipi: DO-214AC (SMA)
• Montaj Tipi: Yüzey Montaj (SMD)
• Paketleme: Şerit (T&R)
• Marka: Vishay

Ne İşe Yarar?

BYG22A-E3/TR, ani gerilim dalgalanmalarına karşı koruma sağlamak amacıyla avalanche özellikli ters yön diyot olarak görev yapar. Güç kaynağı devreleri, MOSFET sürücüleri ve motor kontrol uygulamalarında gerilim bastırma ve ters polarite koruması için kullanılır.

Kullanım Alanları

• DC-DC güç dönüştürücü devreleri
• Motor sürücü kartları
• MOSFET koruma devreleri
• Sensör ve kontrol sistemleri
• Endüstriyel güç elektroniği uygulamaları

Proje Önerisi

Bu diyot, bir anahtarlamalı güç kaynağı veya motor kontrol devresinde MOSFET’in ters akım korumasını sağlamak için kullanılabilir. Ayrıca, yüksek frekanslı AC/DC dönüştürücülerde hızlı toparlanma özelliğiyle verimliliği artırır.

Paketleme ve Satış Şekli

• Paketleme: Şerit (T&R)
• Satış Şekli: Adet Bazlı
