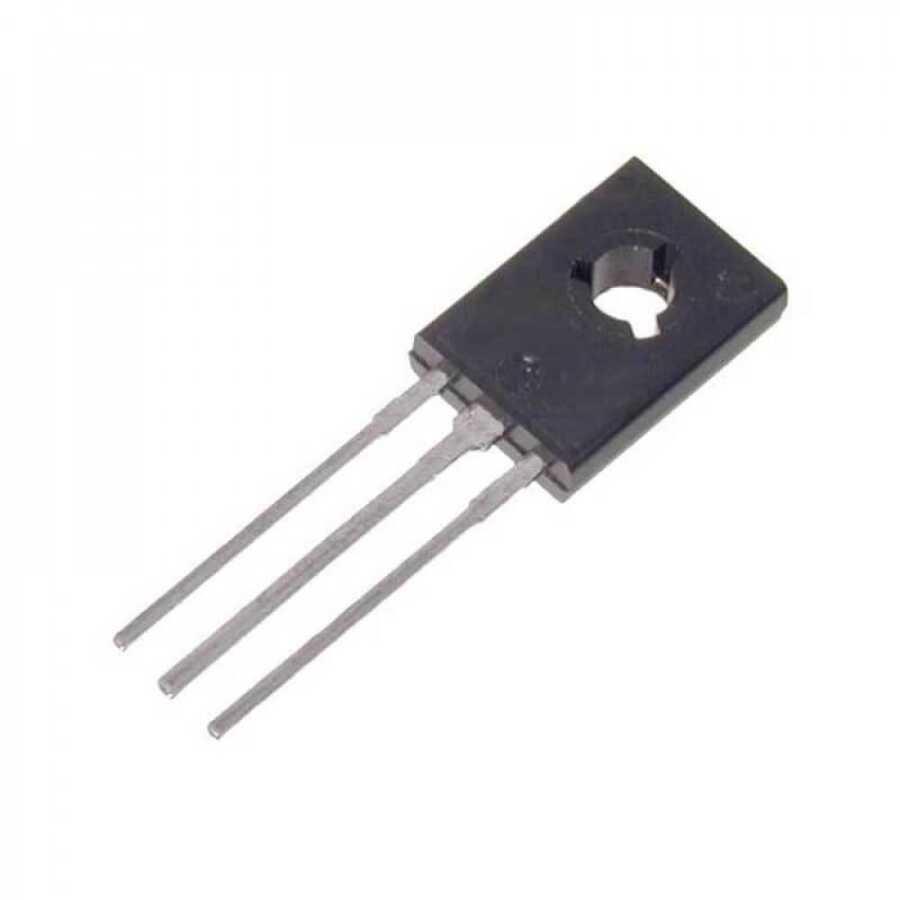

BD238, PNP Transistör, 80V, 2A, 25W, TO-225AA (TO-126-3), THT, Tüp (Tube), STM (TR00063)

BD238, PNP Transistör, 80V, 2A, 25W, TO-225AA (TO-126-3), THT, Tüp (Tube), STM

BD238, genel amaçlı güç uygulamaları için tasarlanmış bir PNP transistördür. 80V maksimum kolektör-emetör gerilimi, 2A kolektör akımı ve 25W güç dağıtımı kapasitesiyle orta güç sınıfındaki sürücü ve anahtarlama devrelerinde sıkça tercih edilir. STMicroelectronics üretimi olan bu transistör, TO-225AA (TO-126-3) kılıfında sunulur ve THT (Through-Hole) montaj tipiyle kartlara kolayca lehimlenebilir.

Teknik Özellikler

• Model: BD238
• Transistör Tipi: PNP
• Maksimum Kolektör-Emetör Gerilimi (V_CEO): 80V
• Maksimum Kolektör Akımı (I_C): 2A
• Toplam Güç Dağıtımı (P_tot): 25W
• DC Kazanç (h_FE): 40 – 160 (tipik)
• Geçiş Frekansı (f_T): 3MHz
• Kılıf Tipi: TO-225AA (TO-126-3)
• Montaj Tipi: THT (Through-Hole)
• Paketleme: Tüp (Tube)
• Marka: STMicroelectronics (STM)

Ne İşe Yarar?

BD238, orta güç amplifikatör ve anahtarlama devrelerinde kullanılır. PNP yapısı sayesinde komplementer transistör çiftleriyle (örneğin BD237 veya BD239) birlikte push-pull amplifikatör devrelerinde görev alabilir.

Kullanım Alanları

• Ses amplifikatör devreleri
• DC motor sürücüleri
• Güç anahtarlama devreleri
• Gerilim regülasyonu ve kontrol sistemleri
• Arduino ve mikrodenetleyici tabanlı güç uygulamaları

Proje Önerisi

BD238, BD237 ile birlikte bir komplementer ses amplifikatörü devresinde kullanılabilir. Ayrıca düşük frekanslı sinyalleri güçlendirmek veya röle sürmek için mikrodenetleyici çıkışlarını akım kazancı ile güçlendiren bir ara kat devresi oluşturulabilir.

Paketleme ve Satış Şekli

• Paketleme: Tüp (Tube)
• Satış Şekli: Adet Bazlı
