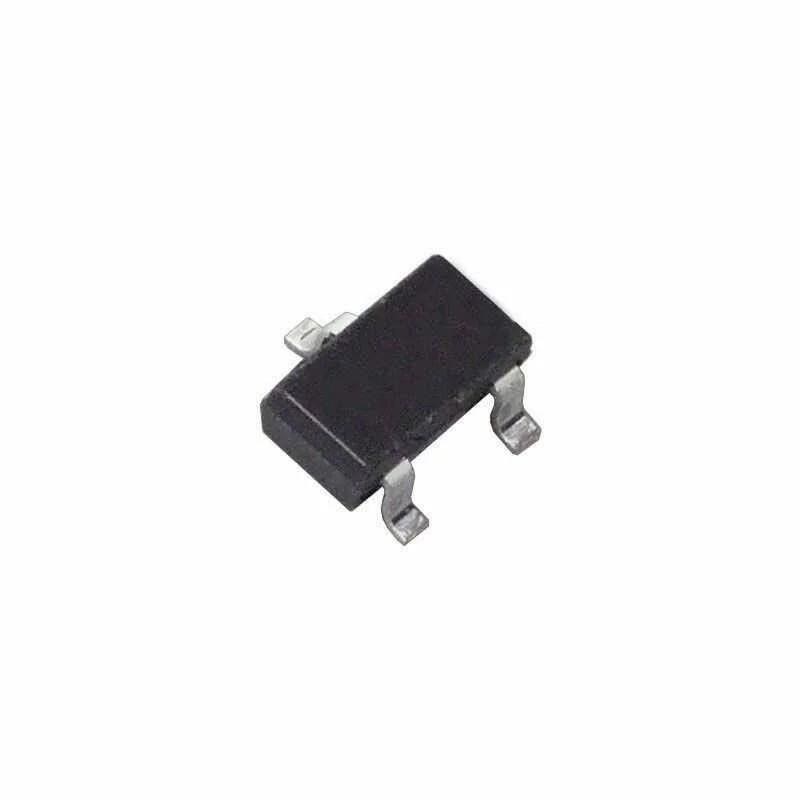

BAT54A, 45V, 1A, Schottky Diyot (Schottky Barrier Diode), SOT-23, SMD, LGE (DD00515)

BAT54A, 45V, 1A, Schottky Diyot (Dual Series Schottky Barrier Diode), SOT-23, SMD, Şerit (T&R), LGE

BAT54A, düşük ileri gerilim düşümü (VF) ve yüksek anahtarlama hızıyla öne çıkan çiftli seri bağlantılı Schottky diyot modelidir. 45V ters gerilim ve 1A akım kapasitesiyle çalışan bu diyot, LGE üretimi olup, yüksek frekanslı ve düşük kayıplı doğrultma gerektiren devrelerde kullanılır. Kompakt SOT-23 kılıf tipi sayesinde yüzey montaj (SMD) devrelerde yer tasarrufu sağlar.

Teknik Özellikler

• Model: BAT54A
• Diyot Tipi: Schottky Diyot (Dual Series Schottky Barrier Diode)
• Maksimum Ters Gerilim (V_RRM): 45V
• Maksimum İleri Akım (I_F): 1A (Toplam)
• İleri Gerilim Düşümü (V_F): ~0.35V @ 100mA
• Ters Sızıntı Akımı (I_R): <2µA @ 25°C
• Kılıf Tipi: SOT-23
• Montaj Tipi: Yüzey Montaj (SMD)
• Paketleme: Şerit (T&R)
• Marka: LGE

Ne İşe Yarar?

BAT54A Schottky diyot, düşük gerilim düşümü ve hızlı tepki süresi sayesinde anahtarlama, doğrultma ve koruma uygulamalarında kullanılır. Seri bağlı çift diyot yapısı, gerilim bölme veya çift yönlü koruma devrelerinde avantaj sağlar.

Kullanım Alanları

• DC-DC dönüştürücü çıkışları
• Arduino ve mikrodenetleyici tabanlı devrelerde koruma
• Sinyal doğrultma ve kelepçeleme (clamping) devreleri
• Yüksek frekanslı güç hatları

Proje Önerisi

BAT54A, bir MOSFET tabanlı ters polarite koruma veya çıkış doğrultma devresinde kullanılabilir. Ayrıca kondansatör ile birlikte düşük gerilimli filtreleme ve güç stabilizasyonu devrelerinde de görev alabilir.

Paketleme ve Satış Şekli

• Paketleme: Şerit (T&R)
• Satış Şekli: Adet Bazlı
