AS5600 Manyetik İndüksiyon Açısı Ölçüm Modülü (ASN00291)

AS5600 Manyetik Açı Ölçüm Sensör Modülü – 12 Bit Temassız Pozisyon Sensörü

AS5600 Manyetik Açı Ölçüm Sensör Modülü, yüksek çözünürlüklü 12 bit DAC çıkışına sahip, temassız açı ölçümü yapabilen bir sensördür. 0° – 360° arasındaki dönüş açısını ölçebilir ve analog (ratiometric), PWM veya I²C çıkış seçenekleri ile farklı projelerde kolay entegrasyon sağlar. Manyetik tabanlı yapısı sayesinde mekanik aşınmaya dayanıklı, uzun ömürlü ve güvenilir performans sunar.

Başlangıç (sıfır açısı) ve maksimum açı (durma konumu) programlanarak özelleştirilmiş ölçüm aralıkları tanımlanabilir. Bu özellik, motor kontrolünden joystick uygulamalarına kadar birçok projede hassas konum belirleme imkanı sunar. Sensör ürünleri arasında manyetik açı ölçüm çözümleri için öne çıkan modellerden biridir.

Öne Çıkan Özellikler

• Temassız Manyetik Ölçüm: Mekanik aşınma olmadan uzun ömürlü kullanım
• Yüksek Çözünürlük: 12 bit (4096 adım) hassas pozisyon ölçümü
• Çok Yönlü Çıkış: Analog, PWM ve I²C desteği
• Programlanabilir Açı: 18° – 360° arası özelleştirilebilir ölçüm aralığı
• Düşük Güç Tüketimi: Kararlı çalışma ve enerji verimliliği
• Endüstriyel Dayanıklılık: -40°C ~ +125°C arası geniş sıcaklık aralığı

Kullanım Alanları

• Motor kontrol projeleri (servo, step motor pozisyon izleme)
• Joystick ve kumanda sistemleri
• Otomotiv uygulamaları (direksiyon açısı, pedal sensörü)
• Endüstriyel otomasyon ve robotik projeler
• Açı ölçüm sistemleri ve encoder alternatifleri

Ne İşe Yarar?

AS5600 açı ölçüm sensörü, 0° – 360° arası dönüş açısını hassas şekilde ölçerek motor kontrolünden joystick sistemlerine kadar birçok projede kullanılabilir. Analog, PWM ve I²C çıkış desteği ile hem Arduino hem de endüstriyel projelerde güvenilir açı ölçüm çözümü sunar.

Proje Önerisi

Arduino tabanlı bir servo motor pozisyon izleme sistemi kurabilir veya joystick açı algılama projelerinde bu sensörü kullanabilirsiniz.

Teknik Özellikler

• Entegre: AS5600
• Çözünürlük: 12 bit (4096 adım)
• Çalışma Voltajı: 3.3V / 5V DC
• Akım Tüketimi: 100mA
• Çıkış Seçenekleri: Analog (ratiometric), PWM, I²C
• Açı Aralığı: 0° – 360° (programlanabilir 18° – 360°)
• Haberleşme Arayüzü: I²C (SCL, SDA)
• Yön Algılama: DIR pini üzerinden dönüş yönü seçimi
• Çalışma Sıcaklığı: -40°C ~ +125°C
• Boyutlar: 23 x 23 mm

Beraber Kullanılabilecek Ürünler

• Arduino Uno, Nano, Mega kartları
• ESP32 ve STM32 geliştirme kartları
• Raspberry Pi projeleri
• Joystick ve motor kontrol kitleri
• Endüstriyel açı ölçüm sistemleri

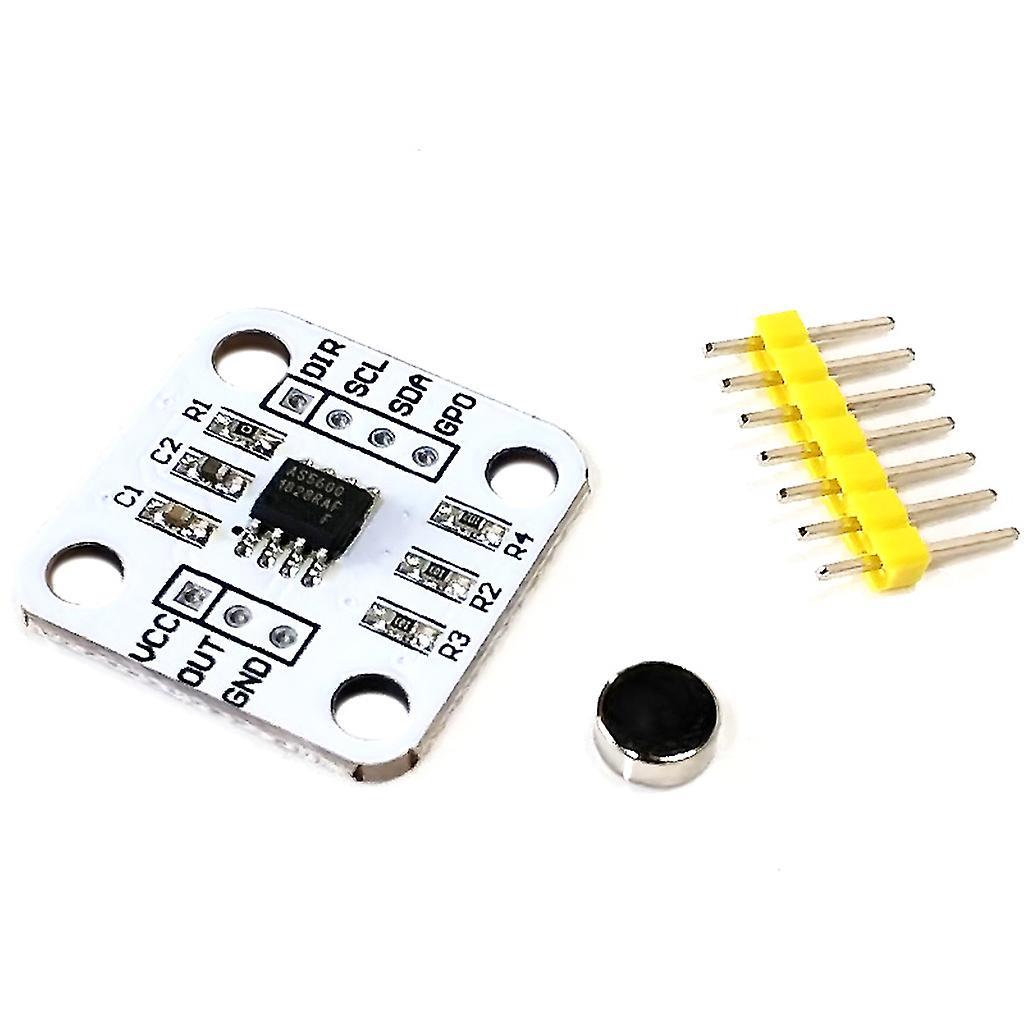

Paket İçeriği

• 1 x AS5600 Manyetik İndüksiyon Açı Ölçüm Modülü
• 1 x 7 Pin Header
• 1 x Manyetik Disk (mıknatıs)
