Arduino Micro - (Klon) (AR00009)

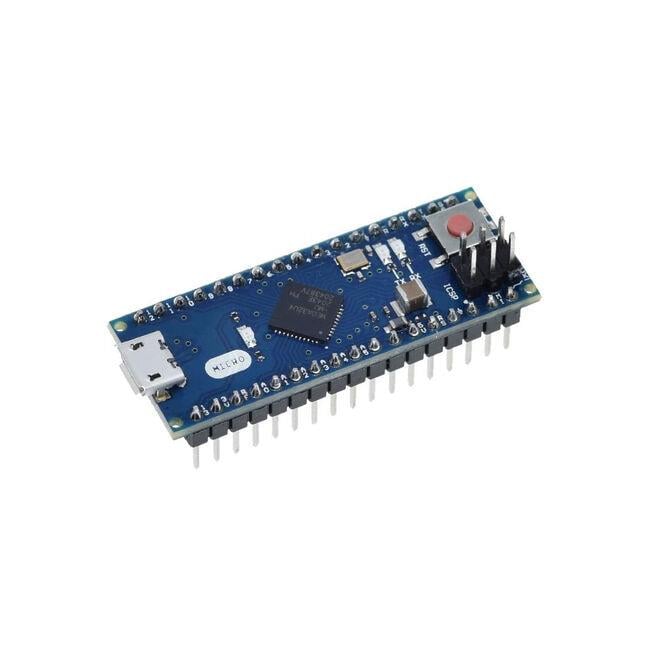

Arduino Micro ATmega32U4 Geliştirme Kartı

Arduino Micro, ATmega32U4 mikrodenetleyiciye sahip, kompakt yapılı ve güçlü bir geliştirme kartıdır. Kartın en önemli özelliği, üzerinde dahili USB haberleşme desteği bulunmasıdır. Bu sayede ek bir USB-Seri dönüştürücü (örneğin 16u2) ihtiyacı ortadan kalkar. Arduino Micro, bilgisayara doğrudan bağlanarak sanal COM port (CDC) üzerinden iletişim kurabilir ve aynı zamanda fare veya klavye gibi USB HID cihazı olarak tanıtılabilir.

Hem USB bağlantısı hem de harici güç kaynağı (adaptör veya batarya) ile çalışabilen bu kart, IoT projelerinden giyilebilir teknolojilere kadar geniş bir kullanım alanı sunar.

Teknik Özellikler

• Mikrodenetleyici: ATmega32U4
• Çalışma Voltajı: 5V
• Önerilen Giriş Voltajı: 7–12V
• Limit Giriş Voltajı: 6–20V
• Dijital I/O Pinleri: 20 adet (7 PWM çıkışı, 12 analog giriş)
• Analog Giriş Pinleri: 12 adet (10-bit çözünürlük)
• I/O Akımı: Maks. 40 mA
• 3.3V Çıkış Akımı: Maks. 50 mA
• Flash Hafıza: 32 KB (4 KB bootloader için ayrılmıştır)
• SRAM: 2.5 KB
• EEPROM: 1 KB
• Saat Hızı: 16 MHz
• Boyut: 48 mm x 18 mm
• Ağırlık: 13 g

Güç Özellikleri

• USB üzerinden veya harici adaptör/batarya ile çalışabilir
• VIN pini: 7–12V önerilir
• 5V pini: USB veya regülatörden elde edilen çıkış voltajı
• 3.3V pini: Maksimum 50 mA çıkış sağlar
• Dahili resetlenebilir sigorta ile aşırı akım koruması bulunur

Giriş & Çıkış Pinleri

• Seri Haberleşme: 0 (RX), 1 (TX) pinleri ile UART TTL desteği
• PWM Pinleri: 3, 5, 6, 9, 10, 11, 13 (8-bit PWM çıkışı)
• Harici Kesme Pinleri: 0, 1, 2, 3, 7
• Analog Pinler: A0–A11 (12 giriş, 10-bit çözünürlük)
• SPI: ICSP header üzerinden
• I2C: Pin 2 (SDA), Pin 3 (SCL)
• LED: Dahili LED, 13. pine bağlıdır
• AREF: Analog referans pini
• Reset: Düşük seviye sinyalle veya reset butonu ile yeniden başlatılabilir

Haberleşme Özellikleri

• USB üzerinden sanal COM port (CDC) desteği
• Bilgisayara bağlandığında HID cihazı (klavye, fare vb.) olarak tanıtılabilir
• Donanımsal UART, I2C ve SPI desteği
• SoftwareSerial kütüphanesi ile ekstra yazılımsal seri portlar açılabilir

Programlama

• Arduino IDE ile kolayca programlanabilir
• Kart üzerinde dahili bootloader bulunur, ek programlayıcıya ihtiyaç yoktur
• İsteğe bağlı olarak ICSP header üzerinden ISP programlayıcı ile de yükleme yapılabilir

Avantajları

• Dahili USB haberleşme: Ek dönüştürücüye gerek yok
• Kompakt boyutlu ve hafif: Taşınabilir projeler için ideal
