ACS712 Akım Sensörü AC / DC +30A / -30A Modül (ASN00197)

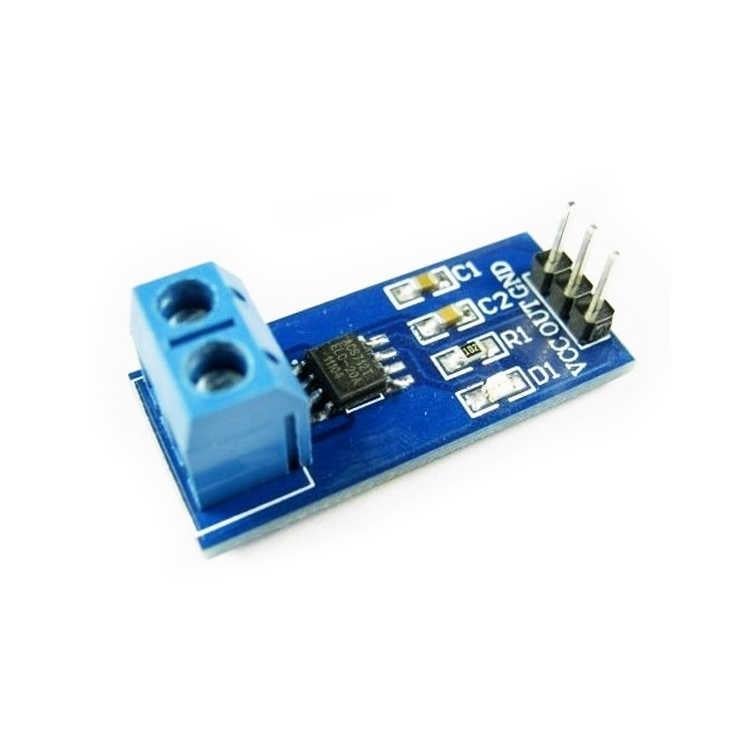

ACS712T ELC-30A ±30A Lineer Akım Sensör Modülü

ACS712T ELC-30A akım sensör modülü, ±30A değerine kadar çift yönlü akım ölçümü yapabilen Hall Effect tabanlı lineer bir sensördür. 66 mV/A çıkış hassasiyetine sahip bu modül, ölçülen akıma orantılı analog voltaj üretir ve %5’in altında hata payı ile güvenilir ölçüm sağlar. Hall Effect izolasyon teknolojisi sayesinde 2.1 kV RMS elektriksel izolasyon sunar, bu da güvenli ve esnek kullanım imkanı sağlar. Arduino ve diğer mikrodenetleyici tabanlı projelerde akım ölçümü için yaygın şekilde tercih edilir.

Öne Çıkan Özellikler

• Çift Yönlü Ölçüm: -30A ila +30A arasında doğru akım ölçümü
• Yüksek İzolasyon: 2.1 kV RMS elektriksel izolasyon
• Hassas Çıkış: 66 mV/A analog voltaj çıkışı
• Dayanıklı Yapı: Aşırı akım koşullarına 5 kata kadar dayanıklılık
• Esnek Bant Genişliği: Filtreleme ile 80 kHz altında ayarlanabilir
• Stabil Performans: Düşük manyetik histerezis, kararlı ofset voltajı

Kullanım Alanları

• AC/DC akım ölçüm projeleri
• Motor kontrol devreleri
• Batarya ve enerji izleme sistemleri
• Güç elektroniği uygulamaları
• Arduino ve mikrodenetleyici projeleri
• Elektriksel izolasyon gerektiren ölçüm sistemleri

Ne İşe Yarar?

ACS712T akım sensörü, devreden geçen akımı doğru şekilde ölçerek enerji izleme, motor kontrolü ve güç elektroniği uygulamalarında güvenli ölçüm sağlar. İzolasyon özelliği ile kullanıcı ve sistem güvenliğini artırır.

Proje Önerisi

Arduino tabanlı bir enerji izleme sistemi veya motor sürücü devresi geliştirerek ±30A aralığında akım takibi yapabilirsiniz.

Teknik Özellikler

• Model: ACS712T ELC-30A
• Üretici: Allegro
• Akım Ölçüm Aralığı: ±30 A
• Çıkış Hassasiyeti: 66 mV/A
• Toplam Çıkış Hatası: %4 (oda sıcaklığında)
• Aşırı Akım Dayanımı: Nominal akımın 5 katına kadar
• İç Direnç: 1.2 mΩ
• Elektriksel İzolasyon: 2.1 kV RMS
• Bant Genişliği: 80 kHz (filtreleme ile azaltılabilir)
• Çalışma Sıcaklığı: -40 °C ~ +85 °C
• Çalışma Voltajı: 3V ~ 5.5V DC
• Ağırlık: 1 gr

Beraber Kullanılabilecek Ürünler

• Arduino Uno, Mega, Nano kartları
• Raspberry Pi projeleri
• Enerji izleme modülleri
• Güç elektroniği devreleri

Paket İçeriği

• 1 x ACS712T ELC-30A ±30A Lineer Akım Sensör Modülü
