74HC164D, Shift Register (Kaydırmalı Kayıtçı), 8-Bit, Push-Pull, 2-6V, Entegre, SOIC-14 (3.9mm), SMD, Şerit (T&R), NXP (SM00321)

74HC164D, Shift Register (Kaydırmalı Kayıtçı), 8-Bit, Push-Pull, 2-6V, Entegre, SOIC-14 (3.9mm), SMD, Şerit (T&R), NXP

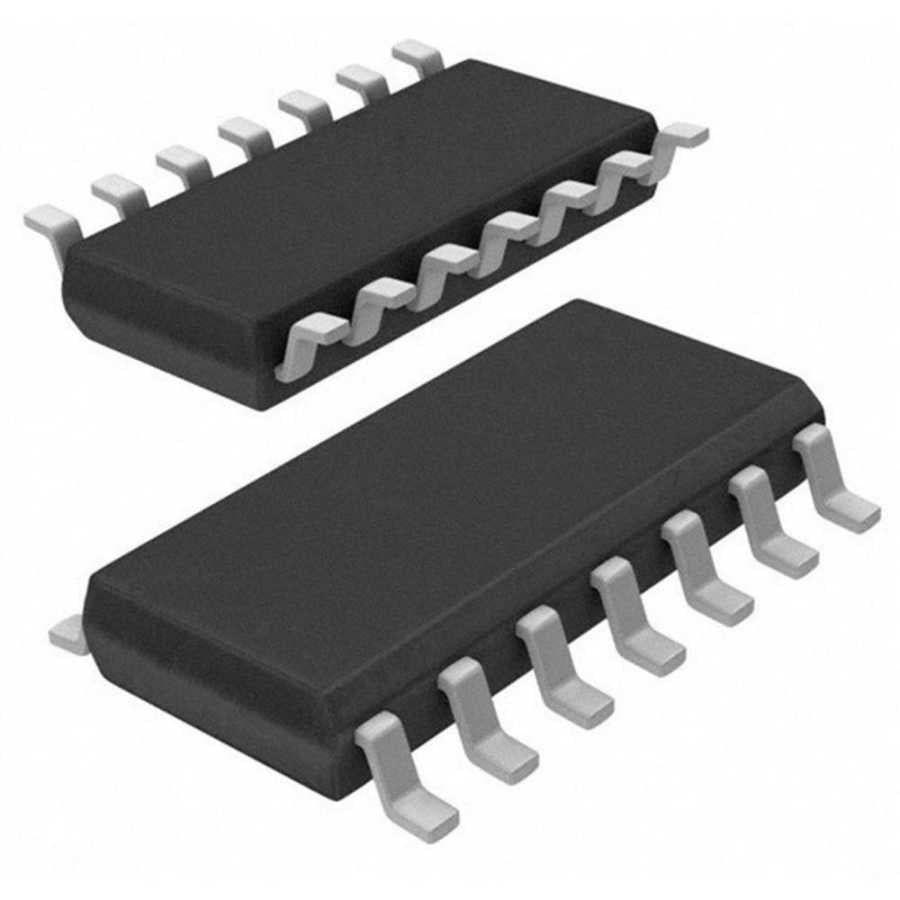

74HC164D, NXP tarafından üretilen yüksek hızlı CMOS teknolojisine sahip 8-bit seri girişli, paralel çıkışlı Shift Register (Kaydırmalı Kayıtçı) entegresidir. Push-pull çıkış yapısına sahip olup 2V ile 6V arasında çalışabilir. Veri, seri olarak giriş pinlerinden (A ve B) alınır ve her clock darbesiyle 8-bit çıkışlara paralel olarak kaydırılır. Kompakt SOIC-14 (3.9mm) kılıfı sayesinde SMD montajlı sistemlerde az yer kaplayarak yüksek performans sunar.

Teknik Özellikler

• Model: 74HC164D
• Fonksiyon: 8-Bit Seri Girişli, Paralel Çıkışlı Shift Register
• Çıkış Tipi: Push-Pull
• Çalışma Gerilimi: 2V – 6V
• Maksimum Giriş Akımı: ±1 µA (25°C’de)
• Çalışma Frekansı: 25 MHz’e kadar (5V beslemede)
• Kılıf Tipi: SOIC-14 (3.9mm)
• Montaj Tipi: SMD
• Paketleme: Şerit (T&R)
• Marka: NXP Semiconductors

Ne İşe Yarar?

74HC164D, seri veri girişini paralel çıkışa dönüştürerek çıkış portu genişletme görevini üstlenir. Bu sayede mikrodenetleyicilerin veya Arduino kartlarının çıkış pinlerini artırmak için kullanılabilir. LED dizileri, 7-segment display sürücüleri ve dijital kontrol devrelerinde sıkça tercih edilir.

Kullanım Alanları

• LED bar ve 7-segment display sürücü devreleri
• Mikrodenetleyici çıkış genişletme uygulamaları
• Dijital kontrol sistemleri
• Veri kaydırma ve saklama devreleri
• Arduino tabanlı görsel göstergeler

Proje Önerisi

Bu entegre, bir Arduino projesinde 8 veya daha fazla LED’i yalnızca 2 pin kullanarak kontrol etmek için kullanılabilir. Ayrıca mikrodenetleyici tabanlı sayıcı, kayan yazı veya ışık animasyonu projelerinde de ideal çözümdür.

Paketleme ve Satış Şekli

• Paketleme: Şerit (T&R)
• Satış Şekli: Adet Bazlı
