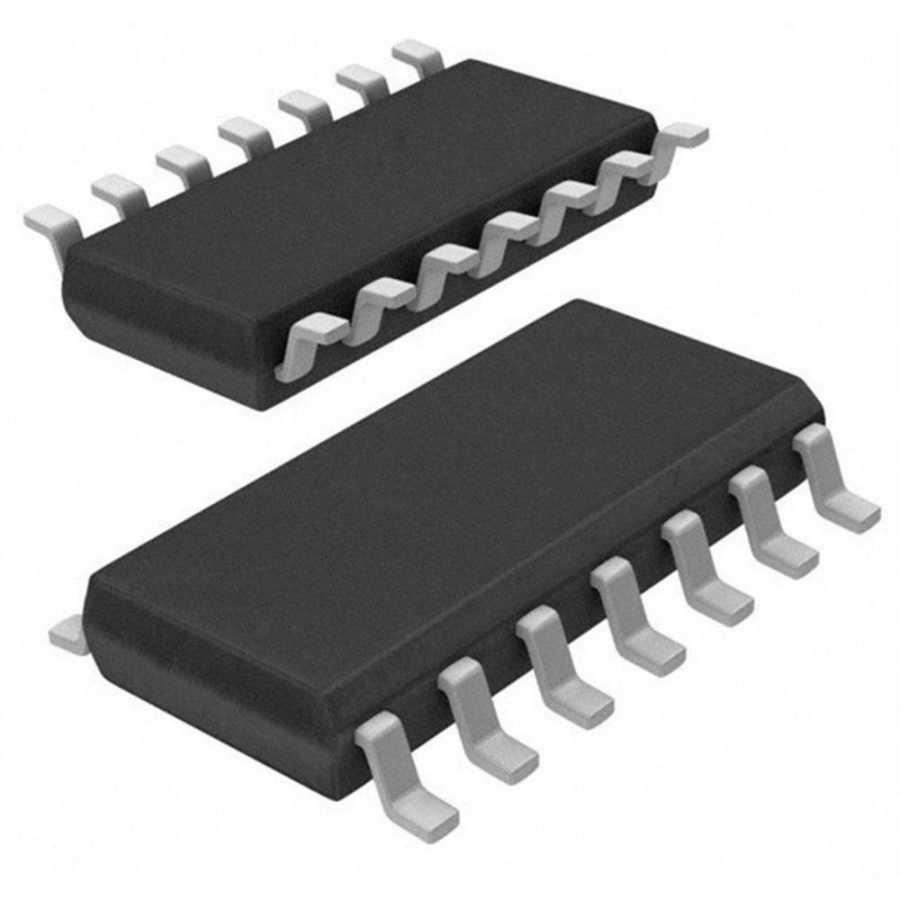

74HC14D-653, Hex Schmitt Trigger Inverter (Schmitt Trigger Altılı İnverter), 6 Kanal, Entegre, SOIC-14 (3.9mm), SMD, Şerit (T&R), NXP (SM00114)

74HC14D-653, Hex Schmitt Trigger Inverter (Schmitt Trigger Altılı İnverter), 6 Kanal, Entegre, SOIC-14 (3.9mm), SMD, Şerit (T&R), NXP

74HC14D-653, altı bağımsız Schmitt Trigger girişli invertör kapısı içeren, yüksek hızlı CMOS teknolojisine sahip bir Hex Schmitt Trigger Inverter entegresidir. Gürültü bağışıklığı yüksek olan bu entegre, sinyal şekillendirme, titreşim önleme ve kare dalga üretme gibi uygulamalarda mükemmel performans sunar. NXP üretimi olup, düşük güç tüketimi ve geniş besleme gerilimi aralığı ile hem endüstriyel hem de hobi projelerinde yaygın şekilde kullanılmaktadır. Kompakt SOIC-14 (3.9mm) kılıfı sayesinde SMD devrelerde kolay montaj sağlar.

Teknik Özellikler

• Model: 74HC14D-653
• Tür: Hex Schmitt Trigger Inverter (Altılı İnverter)
• Kanal Sayısı: 6
• Besleme Gerilimi (Vcc): 2V – 6V
• Maksimum Giriş Akımı: ±20µA
• Maksimum Çıkış Akımı: ±25mA
• Gürültü Eşiği: Yüksek (Schmitt Trigger özellikli girişler)
• Kılıf Tipi: SOIC-14 (3.9mm)
• Montaj Tipi: SMD (Yüzey Montaj)
• Paketleme: Şerit (T&R)
• Marka: NXP

Ne İşe Yarar?

74HC14D-653, sinyal şekillendirme, gürültü bastırma ve titreşim filtreleme işlemleri için kullanılır. Özellikle sensör sinyallerinin temizlenmesi, mekanik buton titreşimlerinin giderilmesi ve osilatör devrelerinin oluşturulması gibi uygulamalarda idealdir.

Kullanım Alanları

• Sinyal şekillendirme ve filtreleme devreleri
• Osilatör ve kare dalga üreteç devreleri
• Sensör arabirimleri
• Arduino ve mikrodenetleyici tabanlı sistemlerde giriş sinyal temizleme
• Buton ve anahtar debounce (titreşim önleme) devreleri

Proje Önerisi

74HC14D-653, bir Arduino veya PIC projesinde mekanik butonlardan gelen sinyalleri stabilize etmek için kullanılabilir. Ayrıca RC elemanlarıyla birlikte basit bir kare dalga osilatör devresi oluşturarak zamanlama ve PWM sinyalleri üretmek için de uygundur.

Paketleme ve Satış Şekli

• Paketleme: Şerit (T&R)
• Satış Şekli: Adet Bazlı
