3S 10A 12.6V BMS Li-ion Lityum Pil Balanslı Koruma Devresi (PGY0015)

0.0
Marka : Makeryum
Fiyat : 35,51 TL  + KDV
KDV Dahil : 42,62 TL
Stok Miktarı : 3
Barkod : PGY00015

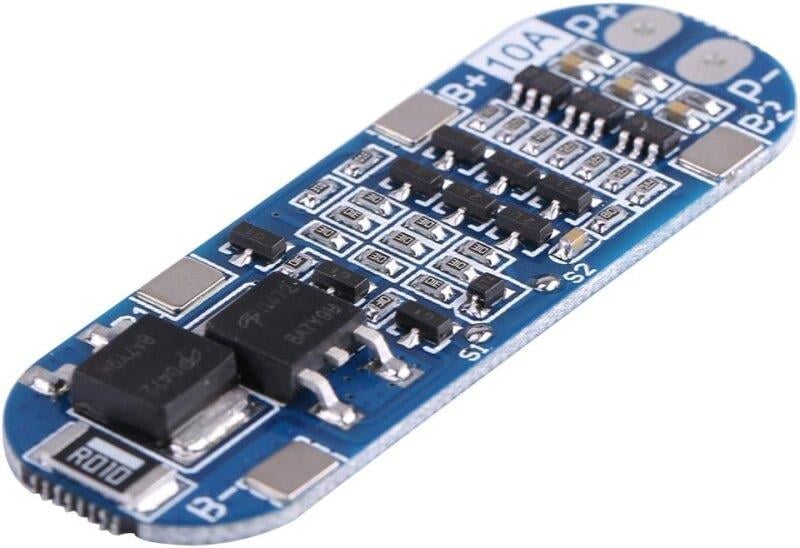

3S 10A BMS Lityum Pil Koruma Devresi Nedir?

3S 10A BMS lityum pil koruma devresi, seri bağlı 3 hücreli lityum iyon pil paketlerinin güvenli şekilde kullanılmasını sağlayan bir Batarya Yönetim Sistemi (BMS) modülüdür. Özellikle 18650 Li-ion ve Li-Po pil paketleri için tasarlanmış olan bu devre, pil paketini aşırı şarj, aşırı deşarj, aşırı akım ve kısa devre gibi risklere karşı korur.

Üzerinde bulunan balans (denge) devresi sayesinde her hücrenin eşit şekilde şarj edilmesini sağlar ve bu sayede pil paketinin daha uzun ömürlü ve stabil çalışmasına yardımcı olur.

Teknik Özellikler

  • Model: HX-3S-01
  • Pil Konfigürasyonu: 3S (3 hücre seri)
  • Giriş / Şarj Voltajı: 12.6V
  • Nominal Pil Voltajı: 11.1V
  • Aşırı Şarj Voltajı: 4.25 – 4.35V ±0.05V
  • Aşırı Deşarj Voltajı: 2.3 – 3.0V ±0.05V
  • Maksimum Çalışma Akımı: 5 – 8A
  • Maksimum Anlık Akım: 9 – 10A
  • İç Direnç: < 60mΩ
  • Boşta Akım: < 6uA
  • Çalışma Sıcaklığı: -40°C ~ +50°C
  • Boyut: 50 x 16 x 1.0 mm
  • Ömür: 30.000 saatten fazla

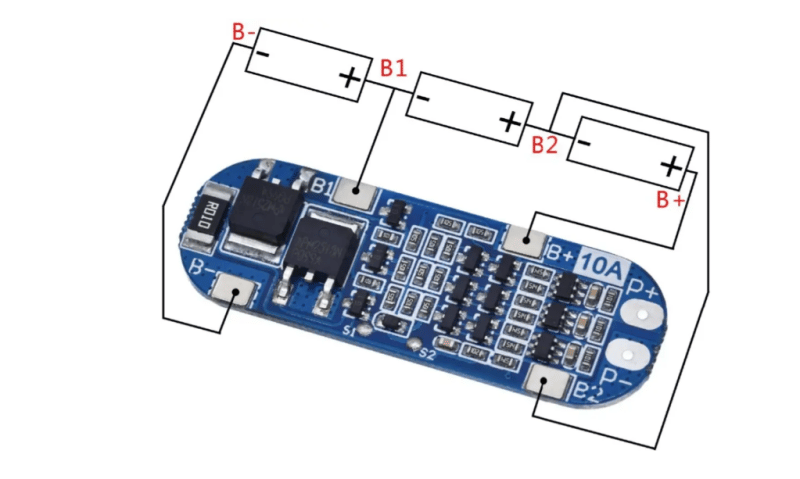

Bağlantı Pinleri

  • B+ : Pil paketinin pozitif ucu
  • B- : Pil paketinin negatif ucu
  • B1 : Pil 1 ve Pil 2 arasındaki bağlantı
  • B2 : Pil 2 ve Pil 3 arasındaki bağlantı
  • P+ : Şarj ve yük pozitif bağlantısı
  • P- : Şarj ve yük negatif bağlantısı

Sağladığı Koruma Fonksiyonları

  • Aşırı şarj koruması
  • Aşırı deşarj koruması
  • Aşırı akım koruması
  • Kısa devre koruması
  • Hücre dengeleme (balans)

Önemli Kullanım Notları

  • Lityum demir fosfat (LiFePO4) piller ile kullanılmaz.
  • Pil bağlantıları doğru sırayla yapılmalıdır (B- → B1 → B2 → B+).
  • Pilleri seri bağlamadan önce hücre voltajlarının benzer seviyede olması önerilir.
  • Motorlu sistemlerde ilk kalkış akımı yüksek olabilir, maksimum akım sınırına dikkat edilmelidir.

Kullanım Alanları

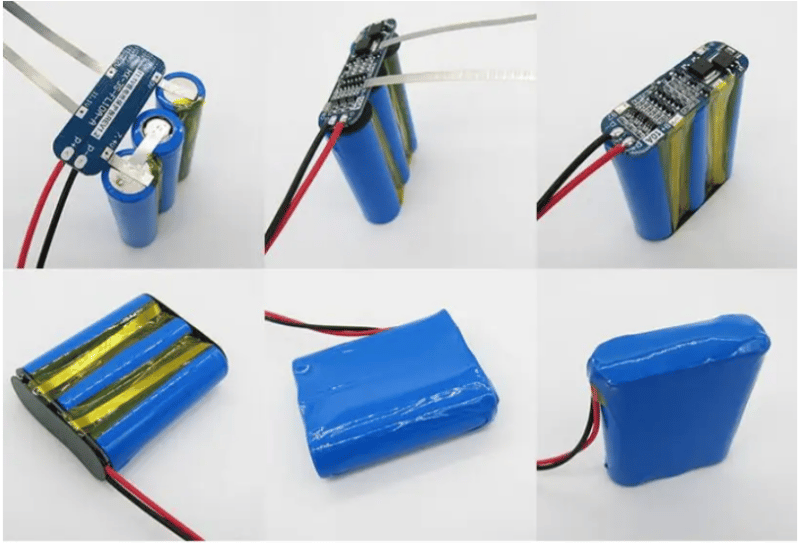

  • 18650 lityum pil paketleri
  • DIY batarya projeleri
  • Robotik ve elektronik projeler
  • Taşınabilir güç sistemleri
  • LED aydınlatma ve düşük güçlü motor sistemleri

Ürün Avantajları

  • Balanslı hücre koruma sistemi
  • Kompakt ve ince tasarım
  • 18650 ve Li-Po pil uyumluluğu
  • Güvenli şarj ve deşarj kontrolü
  • DIY batarya projeleri için ideal
